Bộ cảnh báo lỗi chuyền may

Trong sản xuất may mặc, lỗi hoặc yêu cầu hỗ trợ có thể xuất hiện ở bất kỳ công đoạn nào: thiếu nguyên phụ liệu, máy móc bất thường, lỗi chất lượng hoặc cần người phụ trách đến xử lý. Bộ cảnh báo lỗi chuyền may tạo một quy trình gọi rõ ràng để thông tin đi từ công nhân đến đúng bộ phận thay vì phụ thuộc vào việc đi tìm người hoặc báo miệng.

Một bộ có thể được cấu hình rất đơn giản chỉ với nút gọi và đèn cảnh báo, hoặc mở rộng thành hệ thống Andon gồm Gateway, bảng LED hiển thị năng suất và phần mềm quản lý sản xuất. Với hơn 40 mẫu sản phẩm đa dạng giao thức truyền thông để lựa chọn, sẽ đáp ứng tốt các tiêu chuẩn để xây dựng cấu hình theo từng nhà xưởng.

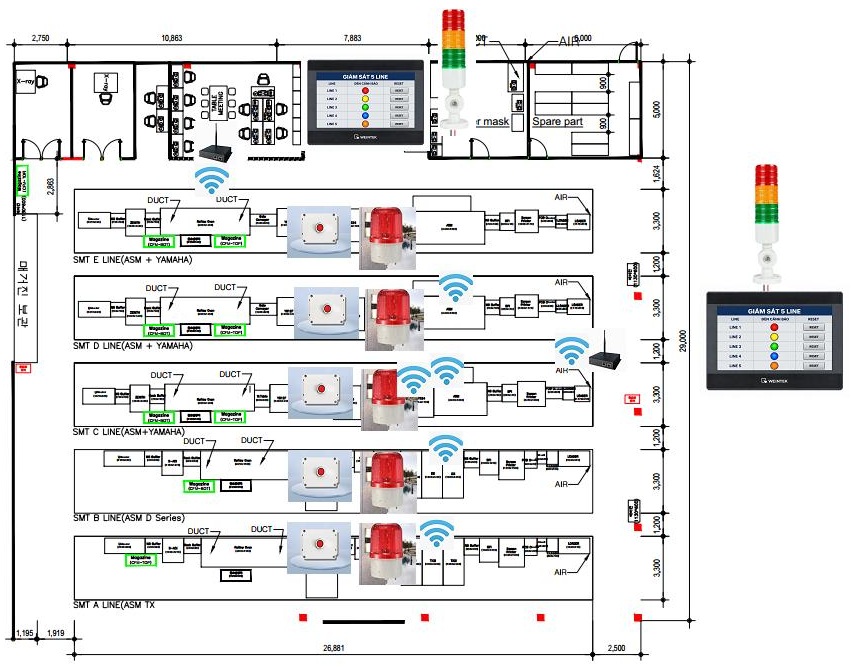

Mô hình triển khai bộ cảnh báo tại nhiều vị trí trên chuyền may, kết hợp nút gọi và đèn tháp.



Một bộ cảnh báo lỗi chuyền may gồm những thành phần nào?

Tùy mục tiêu sử dụng, hệ thống có thể kết hợp 1 hoặc những thiết bị sau:

- Hộp nút nhấn bấm gọi tại từng máy hoặc công đoạn để công nhân phát yêu cầu.

- Đèn tháp cảnh báo nhiều màu để nhận biết trạng thái trực quan.

- Gateway để thu nhận hoặc chuyển tiếp dữ liệu.

- Bảng Andon hoặc bảng LED hiển thị năng suất để hiển thị trạng thái tập trung, đồng thời có thể hiển thị các thông số trong sản xuất.

- PC/server nếu muốn sử dụng phần mềm quản lý sản xuất để lưu dữ liệu và quản lý nhiều chuyền một cách đơn giản nhưng chính xác.

Cấu hình cuối cùng không bắt buộc phải có tất cả các thành phần. Nhà máy có thể bắt đầu từ nhu cầu cảnh báo tại chỗ rồi mở rộng dần khi cần quản lý tập trung.



Các nhóm thiết bị cảnh báo

- Hộp nút nhấn bấm gọi có dây: giao tiếp RS232/RS485 có 1-6 nút nhấn và Ethernet có 1-6 nút nhấn.

- Hộp nút nhấn bấm gọi không dây: LoRa 1-6 nút, Wi-Fi 2.4 GHz 1-6 nút và các cấu hình Wi-Fi khác 1-6 nút nhấn.

- Hộp nút nhấn tùy chỉnh

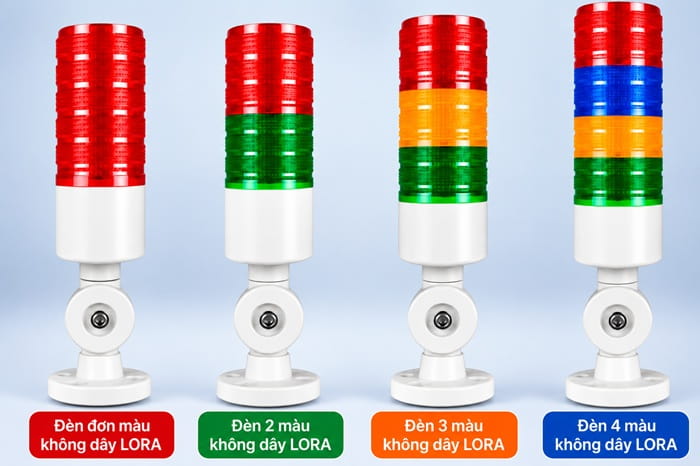

- Đèn tháp cảnh báo LoRa: 1 màu, 2 màu, 3 màu hoặc 4 màu

- Gateway hệ thống: Gateway kết nối nút/đèn, Gateway LoRa và Gateway HTTP

- Bảng Andon/ bảng LED hiển thị năng suất với đa dạng kích thước và màu sắc Led

Mỗi nhóm sản phẩm có rất nhiều mẫu mã tương ứng với từng chức năng riêng. Nhờ nhiều lựa chọn, bộ cảnh báo có thể được cấu hình theo số công đoạn, số loại lỗi và hạ tầng truyền thông sẵn có của từng nhà máy.



Quy trình gọi và xử lý lỗi trên chuyền may

Một quy trình điển hình có thể được tổ chức theo bốn bước: công nhân phát hiện vấn đề, nhấn nút tương ứng, hệ thống chuyển tín hiệu đến khu vực quản lý, sau đó bộ phận liên quan đến xử lý và kết thúc yêu cầu.

- Bước 1: phát hiện lỗi hoặc nhu cầu hỗ trợ tại công đoạn

- Bước 2: nhấn nút gọi phù hợp với loại vấn đề

- Bước 3: đèn, bảng Andon hoặc phần mềm hiển thị trạng thái

- Bước 4: người phụ trách xử lý và xác nhận/hủy yêu cầu

Cách tổ chức này giúp từng yêu cầu có điểm bắt đầu và kết thúc rõ ràng, phù hợp với mô hình Andon trong sản xuất.



LoRa hai chiều và cơ chế xác nhận tín hiệu

Theo tài liệu của phiên bản LoRa, nút gọi và hệ thống trao đổi dữ liệu theo hai chiều. Sau khi nhấn, thiết bị gửi yêu cầu lên hệ thống và chờ phản hồi. Nếu chưa nhận được phản hồi, tín hiệu có thể được gửi lại; đèn chỉ thị sẽ cảnh báo nếu quá trình xác nhận không thành công sau nhiều lần.

Đây là điểm hữu ích với một bộ cảnh báo lỗi chuyền may vì người vận hành cần biết yêu cầu đã đến nơi, đặc biệt khi khoảng cách giữa công đoạn và bộ phận hỗ trợ lớn.



Các phương thức kết nối để lựa chọn

RS232/RS485

Có các hộp từ 1 đến 6 nút, phù hợp khi nhà máy muốn truyền dữ liệu qua đường serial hoặc tích hợp với thiết bị công nghiệp.

Ethernet

Có các phiên bản 1-6 nút dùng cổng mạng. Khi cần kết nối phần mềm, nên xác nhận rõ protocol Ethernet của model đặt mua.

Wi-Fi

Có nhiều cấu hình từ 1 đến 6 nút. Phù hợp tại khu vực đã có hạ tầng Wi-Fi ổn định, có hai sự lựa chọn:

Wi-Fi 2.4 GHz

Wi-Fi 5 GHz

LoRa

Phù hợp khi cần nhiều node không dây, muốn giảm dây tín hiệu hoặc sử dụng hộp chạy pin ở các vị trí linh hoạt.



Thông số và đặc điểm của các mẫu thiết bị LoRa

• Nguồn hộp chạy pin: 2 pin AA, DC 3 V
• Dòng phát RF (điển hình): 115 mA @ 3,3 V
• Dòng nghỉ trung bình: 2,8 µA @ 3,3 V
• Dải tần: 398–510 MHz
• Điều chế: GFSK
• Số kênh: 8 kênh, khoảng cách kênh 500 kHz
• Độ nhạy thu: -140 dBm @ 0,268 Kbps
• Công suất phát tối đa: 21,5 dBm
• Khoảng cách tham khảo: Khoảng 6.000 m ngoài trời, khu vực trống, không nhiễu
• Truyền thông: Hai chiều, anten LoRa ngoài
• Cổng ngoài: microUSB - nạp chương trình và truyền thông serial
• Baud rate / giao thức: 115200 / SUNPN và Modbus RTU
• Điều kiện làm việc: -40 đến 85 °C; độ ẩm 5–95%, không ngưng tụ
• Vật liệu / kích thước: ABS / 110 x 85 x 30 mm
• Lắp đặt: Miếng dán Velcro hoặc bắt vít



Cấu hình cho nhiều chuyền may

Với một nhà máy có nhiều chuyền, mỗi chuyền có thể bố trí nhiều hộp nút gọi và một đèn tháp chính. Các sự kiện được đưa về hệ thống trung tâm để người quản lý biết chuyền nào đang yêu cầu hỗ trợ.

- Mỗi công đoạn: chọn hộp nút theo số loại yêu cầu

- Mỗi chuyền: bố trí đèn tháp ở vị trí dễ quan sát

- Toàn nhà xưởng: dùng Gateway để tập trung dữ liệu khi cần

- Phòng quản lý: hiển thị trên bảng Andon, TV hoặc phần mềm

Số Gateway thực tế phụ thuộc số node tối đa, vùng phủ, mức nhiễu và số thiết bị có thể phát cùng thời điểm. Đây là thông số nên xác nhận trước khi chốt cấu hình.



Lợi ích của bộ cảnh báo lỗi chuyền may

- Tạo kênh gọi rõ ràng giữa công nhân và bộ phận hỗ trợ

- Phân biệt được nhiều nguyên nhân lỗi hoặc yêu cầu

- Giúp người quản lý quan sát trạng thái theo từng chuyền

- Có thể bắt đầu từ hệ thống đơn giản và mở rộng khi cần

- Có thể kết hợp phần mềm để lưu và phân tích lịch sử sự kiện nếu Gateway hỗ trợ giao thức phù hợp



Chọn bộ cảnh báo theo nhu cầu thực tế

Trước khi đặt hàng, nên xác định số chuyền, số công đoạn, số nút cần dùng, loại kết nối, vị trí đặt đèn, khoảng cách truyền và nhu cầu hiển thị. Với hơn 40 lựa chọn tiêu chuẩn, bộ cảnh báo lỗi chuyền may có thể cấu hình từ một nút gọi đơn lẻ đến hệ thống Andon nhiều chuyền; nếu cần hệ thống hoàn chỉnh, hãy xác nhận thêm khả năng quản lý node và giao thức của Gateway.
