Bộ điều khiển drive servo RYC201D3-VVT2

Bộ điều khiển drive servo RYC201D3-VVT2

Chuyên phân phối các loại động cơ servo Fuji với tất cả các mã, trong đó có bộ điều khiển drive servo RYC201D3-VVT2, RYC500D3-VVT2, RYC101D3-VVT2, RYC401D3-VVT2, RYC751D3-VVT2, RYC501C3-VVT2, RYC751C3-VVT2, RYC102C3-VVT2, RYC152C3-VVT2, RYC202C3-VVT2,...

Giá : Liên hệ

Thông số kỹ thuật của bộ điều khiển drive servo RYC201D3-VVT2:

- Bộ khuếch đại servo dòng máy Fuji FALDIC-W

- Loại: RYC

- Code: RYC201D3-VVT2

- Ví dụ về động cơ áp dụng: GYS201DC2-T2A

- Khung ngoài: khung 1

- Nguồn cấp cho bộ điều khiển drive servo RYC201D3-VVT2:

+ Số giai đoạn: 1 pha

+ Điện áp: AC200 đến 230V -15 đến + 10%

+ Tần số: 50 / 60Hz

- Loại điều khiển: Hoạt động sóng hình sin IGBT PWM

- Tần số sóng mang: 10kHz

- Phản hồi: Bộ mã hóa nối tiếp 17 bit (tăng dần)

- Tốc độ dao động của bộ điều khiển drive servo RYC201D3-VVT2:

    ± 1 r / phút trở xuống: Biến động tải 0 đến 100%

    ± 1 r / phút trở xuống: Biến động tải -10 đến + 10%

    ± 0,2% hoặc ít hơn: Biến động nhiệt độ 25 ° C ± 10%, Tiêu chuẩn tốc

- Kiểm soát tốc độ chính xác: 1: 5000 (tải định mức)

- Thời điểm quán tính tải đề xuất: 100 lần hoặc ít hơn để kiểm soát tốc độ của động cơ servo và 30 lần hoặc ít hơn cho điều khiển vị trí.

- Kháng quá tải: Overload resistance

- Chức năng điều khiển của bộ điều khiển drive servo RYC201D3-VVT2:

+ Loại điều khiển: Điều khiển vị trí, điều khiển tốc độ và điều khiển mô-men xoắn (được chuyển đổi với tín hiệu đầu vào chuỗi)

+ Điều khiển vị trí: Chuỗi xung

+ Điều khiển mô-men xoắn: Lệnh điện áp tương tự

+ Kiểm soát tốc độ: Lệnh điện áp tương tự hoặc lệnh đa cấp nội bộ (3 bước)

+ Chức năng phụ kiện: Đầu ra thời gian phanh, bù pha Z, chức năng kẹp lệnh không tốc độ, điều khiển rung, điều khiển theo dõi lệnh, bộ lọc notch, v.v.

- Chức năng quản lý vị trí của bộ điều khiển drive servo RYC201D3-VVT2: Bộ mã hóa nối tiếp 17 bit: Chỉ tăng dần. Vị trí hiện tại bị mất khi tắt nguồn.

+ Phanh: có thể được thêm bên ngoài vào mạch liên kết DC.

+ Sự bảo vệ: Quá dòng (OC1, OC2), quá mức (HĐH), quá điện áp (HV), lỗi bộ mã hóa (Et), lỗi nguồn điều khiển (Ct), lỗi bộ nhớ (dE), bóng bán dẫn tái tạo quá nhiệt (rH2), lỗi giao tiếp bộ mã hóa (EC), Sao chép liên kết (Cnt), quá tải (OL), điện áp thấp (Lv), điện trở phục hồi quá nhiệt (rH1), giới hạn sai lệch (OF), quá nhiệt khuếch đại (AH)

+ Hiển thị và cài đặt: CHARGE - Nguồn được cung cấp (màu đỏ), đèn LED 7 đoạn gồm 4 chữ số và 4 phím thao tác

- Công suất động cơ áp dụng: 0,2kW

RYC201D3-VVT2

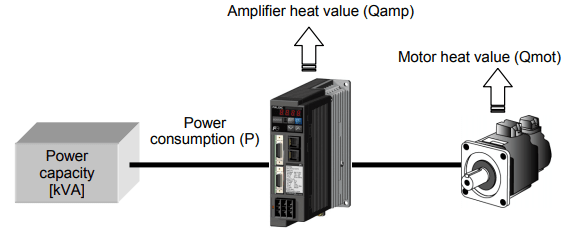

- Công suất cung cấp điện và khả năng tiêu phụ điện của bộ điều khiển drive servo RYC201D3-VVT2:

+ Công suất cung cấp: 0,4kVA

+ Công suất tiêu thụ (P) [kW]: 0,25

+ Giá trị nhiệt của bộ khuếch đại (Qamp) [kW]: 0,027

+ Giá trị nhiệt động cơ (Qmot) [kW]: 0,022

+ Công suất (Po) [W]: 200

- Dòng điện khởi động:

+ Dòng vào [A]: 9.1

+ Dòng điện đầu ra: 1,5

- Thiết bị ngoại vi của bộ điều khiển drive servo RYC201D3-VVT2:

+ Tiêu thụ điện năng bên trong (Pi) [W]: 15

+ Dòng vào (Iin) [A]: 2.5

+ Dòng điện đầu vào để lựa chọn thiết bị ngoại vi (Iin × 1.5) [A]: 3.8

- Kích thước đầu cuối mạch chính: connector

- Các loại thiết bị ngắt mạch và thiết bị nối đất phù hợp với bộ điều khiển drive servo RYC201D3-VVT2.

+ MCCB: EA32AC / 5

+ ELCB Dòng nhạy cảm = 30mA: EG32AC / 5

+ Loại công tắc tơ từ tính: MC SC-03

- Loại bộ lọc nguồn: RNFTC06-20

- Loại lò phản ứng AC

+ Lò phản ứng AC: ACR2-0,75A

+ Phản ứng [mH]: 1,57

- Điện trở phục hồi bên ngoài: WSR-40

- Môi trường hoạt động phù hợp với bộ điều khiển drive servo RYC201D3-VVT2:

+ Cài đặt: Trong nhà, độ cao từ 1000 m trở xuống, không có bụi, khí ăn mòn hoặc ánh sáng mặt trời trực tiếp

+ Nhiệt độ và độ ẩm môi trường xung quanh: -10 đến + 55 ° C, 10 đến 90% rh (không ngưng tụ)

+ Khả năng chống rung và va đập: 4.9m / s2 {0.5G} · 19.6m / s2 {2G}

- Trọng lượng [kg] 1.0

- Tiêu chuẩn áp dụng: Phù hợp với UL / cUL (UL508c), phù hợp với dấu CE (chỉ thị điện áp thấp EN50178)

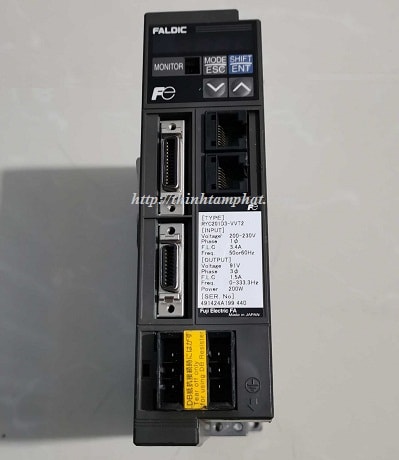

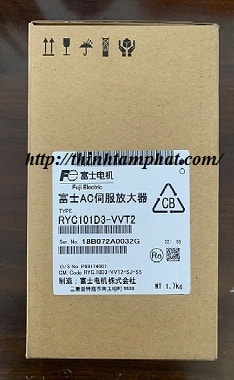

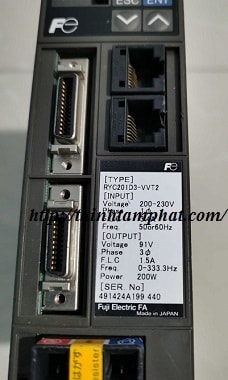

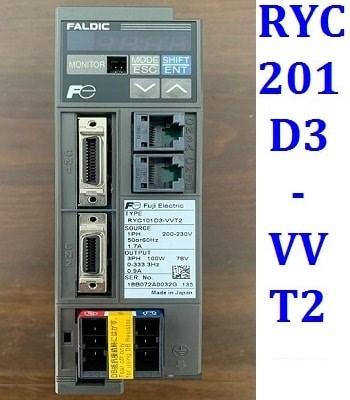

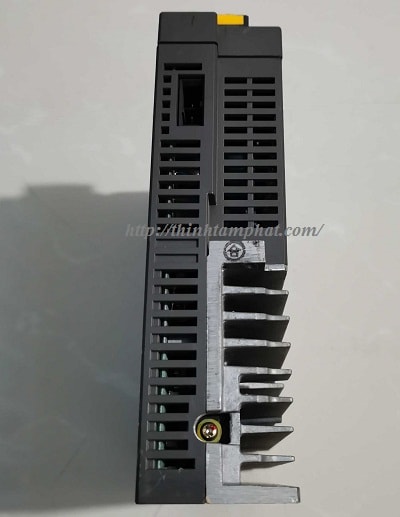

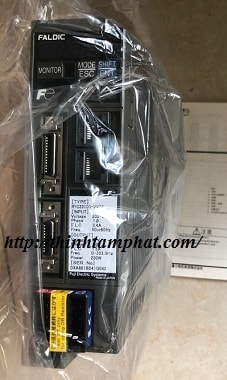

Một vài hình ảnh về bộ điều khiển drive servo RYC201D3-VVT2 dòng máy Fuji FALDIC-W:

servo-drive-RYC201D3-VVT2      drive-servo-RYC201D3-VVT2

servo_drive_fuji_RYC201D3_VVT2    drive-servo-fuji-RYC201D3-VVT2    servo-drive-fuji-RYC201D3-VVT2



Ngoài cung cấp, phân phối bộ điều khiển drive servo RYC201D3-VVT2 như trên, công ty Thịnh Tâm Phát còn chuyên cung cấp các loại drive servo Fuji với nhiều series, nhiều model khác như:

RYC500D3-VVT2

RYC401D3-VVT2

- RYC751D3-VVT2

RYC101D3-VVT2

RYC501C3-VVT2

RYC751C3-VVT2

RYC102C3-VVT2

RYC152C3-VVT2

RYC202C3-VVT2

RYC501B3-VVT2

RYC851B3-VVT2

RYC132B3-VVT2

RYC182B3-VVT2

RYC292B3-VVT2

- RYH152F5-VV2

RYH201F5-VV2

RYH202F5-VV2

RYH302F5-VV2

RYH401F5-VV2

RYH402F5-VV2

RYH502F5-VV2

RYH751F5-VV2



Mọi nhu cầu về bộ điều khiển drive servo RYC201D3-VVT2 xin liên hệ với chúng tôi:
Công Ty TNHH Thịnh Tâm Phát

Địa chỉ: 599 Huỳnh Văn Lũy, P. Phú Mỹ, TP. Thủ Dầu Một, T. Bình Dương

Email: thinhtamphat@gmail.com

Hotline: 0909.199.102
