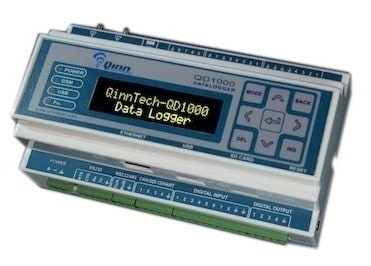

Bộ ghi dữ liệu QD1000 GSM / GPRS / GPS

Bộ ghi dữ liệu QD1000 GSM / GPRS / GPS

Chuyên cung cấp thiết bị ghi dữ liệu với đa dạng mẫu mã và tính năng, trong đó có bộ ghi dữ liệu QD1000 GSM / GPRS / GPS hãng QINN, là bộ ghi dữ liệu cao cấp kiêm thiết bị đầu cuối từ xa (RTU), có chức năng thu thập dữ liệu từ xa, ghi và truyền dữ liệu, giám sát từ xa, tự động hóa và điều khiển từ xa, dễ cấu hình, dễ lắp đặt, chi phí thấp

Giá : Liên hệ

*** Đặc điểm nổi bật của bộ ghi dữ liệu QD1000 GSM / GPRS / GPS

- Bộ ghi dữ liệu cao cấp kiêm thiết bị đầu cuối từ xa (RTU)

- Analogue Inputs có độ chính xác cao

- Hỗ trợ Flash, thẻ SD và USB dung lượng cao để ghi dữ liệu

- Cổng RS232 và RS485 để truyền dữ liệu từ xa

- Các cổng SDI, HART và CAN tùy chọn

- Bàn phím và màn hình OLED chất lượng cao

- Dễ dàng cấu hình logic tự động hóa bằng cách sử dụng các chức năng logic đơn giản

- GPS cho thông tin vị trí và đồng bộ hóa thời gian

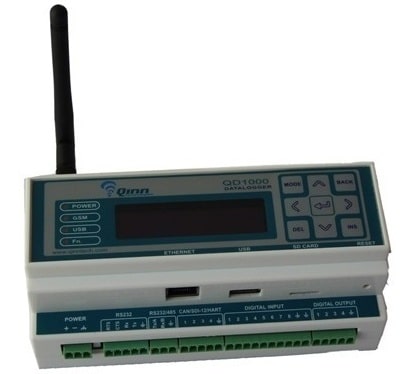

bộ-ghi-dữ-liệu

*** Các ứng dụng của bộ ghi dữ liệu QD1000 GSM / GPRS / GPS

- Giám sát từ xa trong công nghiệp, điều khiển bơm van, thiết bị chấp hành một cách tự động hoặc từ xa.

- Điều khiển lấy mẫu tự động hoặc từ xa khi có giá trị vượt ngưỡng cài đặt.

- Giám sát số liệu nước thải và nước cấp trạm quan trắc môi trường, truyền dữ liệu về Sở TNMT hoặc / và truyền dữ liệu về văn phòng nhà máy.

- Ứng dụng giám sát và điều khiển từ xa trong dân dụng

Cùng nhiều ứng dụng hữu ích khác



*** Thông số kỹ thuật của bộ ghi dữ liệu QD1000 GSM / GPRS / GPS

- Bộ xử lý:

ARM Cortex M4F ở 120Mhz

Hiệu suất 150DMIPS

- Bộ nhớ của bộ ghi dữ liệu QD1000 GSM / GPRS / GPS

  • 1MB Flash, 256 KB RAM
  • 6KB EEPROM
  • 2KB FRAM, có thể mở rộng đến 16KB

- Bộ nhớ ngoài của bộ ghi dữ liệu QD1000

  • Bộ nhớ Serial Flash 16MB, có thể mở rộng lên đến 64 MB
  • Thẻ Micro SD lên đến 32GB
  • USB OTG tương thích với các ổ USB tiêu chuẩn

- Các cổng giao tiếp của bộ ghi dữ liệu QD1000 GSM / GPRS / GPS

  • Cổng 10/100 Ethernet (MAC), PHY với hỗ trợ phần cứng IEEEE 1588 PTP
  • 2 cổng RS232
  • 1 cổng RS485
  • 1 cổng SDI (Tùy chọn)
  • 1 cổng HART (Tùy chọn)
  • 1 cổng CAN (Tùy chọn)

- Màn hình và bàn phím của bộ ghi dữ liệu QD1000 GSM / GPRS / GPS

  • Màn hình OLED 16 x 2
  • Bàn phím 3 x 3
  • Màn hình LED có chức năng hiển thị các chỉ số nguồn, trạng thái GSM, phát hiện USB và chức năng / lỗi

- RTC: Đồng hồ thời gian thực với Pin dự phòng và lịch

- Nguồn cấp của bộ ghi dữ liệu QD1000 GSM / GPRS / GPS: điện áp đầu vào DC 9 đến 24V

- Analogue Inputs

  • 8 Analogue Inputs có độ chính xác cao
  • Độ phân giải 24 bit
  • Có thể cấu hình cho vòng lặp dòng điện 0-5 Volts, 0-10 Volts hoặc 4-20mA.

- Digital Inputs / Ouputs

  • 8 Cổng Digital input
  • Tùy chọn điện áp

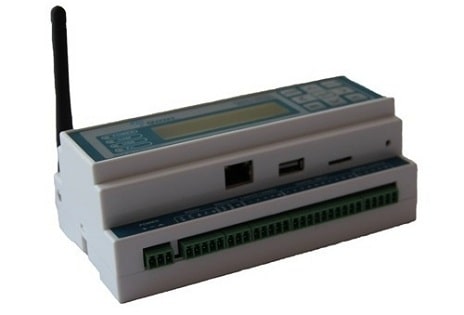

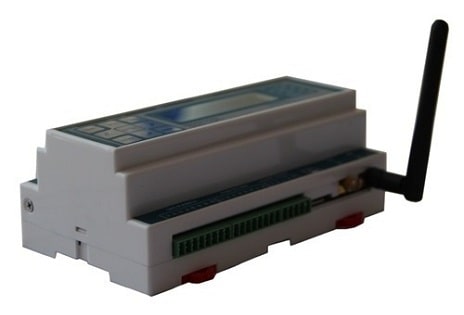

thiết-bị-thu-thập-dữ-liệu thiết-bị-ghi-dữ-liệu

*** Thông số GSM , GPRS và GPS của bộ ghi dữ liệu QD1000

Thông số kỹ thuật GSM / GPRS của bộ ghi dữ liệu QD1000 GSM / GPRS / GPS:

- GSM 850/900/1800 / 1900MHz

- GPRS Class 10

- Đa khe cắm Class 10 (4 Down; 2 Up; max 5)

- Max BR Download 85.6 Kbps

- Mức tiêu thụ của bộ ghi dữ liệu QD1000 cực thấp: 1,0mA@sleep mode (DRX9)

- Nhiệt độ hoạt động : -40 ~ + 85 ℃ Độ

- Độ nhạy:

  • -109dBm (850 / 900MHz)
  • -108dBm (1800 / 1900MHz)

Thông số kỹ thuật GPS của bộ ghi dữ liệu QD1000:

- Module Ublox Max-7

- 56 Kênh, GPS L1C / A, SBAS L1C / A, QZSS L1C / A

- Khởi động: Cold Start 30s,Warm Start :28s, Hot Start :1s , Aided Starts 5s, Tracking & Navigation -160 dBm , Reacquisition -160 dBm

- Theo dõi & điều hướng -160 dBm

- Mức tiếp cận -160 dBm

- Độ nhạy: Cold Start -147 dBm, Warm Start -148 dBm, Hot Start -155 dBm

- Tần số của tín hiệu xung thời gian: 0,25 Hz… 10 MHz (bộ ghi dữ liệu QD1000 cho phép cấu hình)

- Tốc độ cập nhật điều hướng tối đa 10 Hz

data-logger

*** Các tính năng của bộ ghi dữ liệu QD1000

Bộ ghi dữ liệu cao cấp kiêm thiết bị đầu cuối từ xa (RTU) model QD1000 của QINN có rất nhiều tính năng hiện đại, giúp người dùng có thể thu thập dữ liệu từ xa, là thiết bị ghi dữ liệu chính xác và truyền dữ liệu nhanh chóng, điều khiển từ xa, cài đặt tự động hóa, đồng thời giúp giám sát từ xa và cảnh báo từ xa qua SMS hoặc gửi thông báo về server ngay lập tức. Cụ thể như sau:

- Bộ ghi dữ liệu QD1000 GSM / GPRS / GP có tính năng thu thập dữ liệu từ xa

  • Thu thập dữ liệu liên tục từ analog inputs
  • Giám sát các cổng nối tiếp trên dữ liệu được gửi bởi các thiết bị được kết nối với nó
  • Bộ ghi dữ liệu QD1000 hoạt động như một thiết bị chính và thu thập dữ liệu từ một hoặc nhiều thiết bị được kết nối với nó trên các cổng RS232 / RS485
  • Hỗ trợ các giao thức tiêu chuẩn như MODBUS trong truyền thông Master-Slave
  • Firmware có thể được tùy chỉnh để hỗ trợ các giao thức đặc biệt khác

- Bộ ghi dữ liệu QD1000 GSM / GPRS / GP có tính năng ghi dữ liệu và truyền thông

  • Nhật ký dữ liệu được ghi lại trong các khoảng thời gian xác định trước
  • Sao chép dữ liệu vào thẻ SD ở định dạng bắt buộc
  • Sao chép dữ liệu vào ổ USB bên ngoài
  • Bộ ghi dữ liệu QD1000 truyền dữ liệu đến máy chủ thông qua GSM / GPRS hoặc mạng Ethernet LAN
  • Hỗ trợ nhiều giao thức khác nhau như TCP / IP, HTTP, FTP, v.v. để giao tiếp với máy chủ
  • Hỗ trợ giao thức MQTT tiêu chuẩn cho giao tiếp M2M

- Bộ ghi dữ liệu QD1000 GSM / GPRS / GP có tính năng giám sát từ xa và cảnh báo qua tin nhắn hoặc server

  • Liên tục theo dõi tối đa 8 digital inputs
  • Định cấu hình bất kỳ đầu vào kỹ thuật số nào làm bộ đếm xung
  • Định cấu hình cảnh báo về sự thay đổi của digital inputs tới máy chủ server hoặc gửi cảnh báo SMS đến các số điện thoại đã được cài đặt
  • Bộ ghi dữ liệu QD1000 có thể cấu hình giới hạn ngưỡng tối đa / tối thiểu cho các analog inputs
  • Định cấu hình cảnh báo về việc vượt ngưỡng tới máy chủ server hoặc gửi cảnh báo SMS đến các số điện thoại di động đã cài đặt

- Bộ ghi dữ liệu QD1000 GSM / GPRS / GP có tính năng tự động hóa và điều khiển từ xa

  • Định cấu hình Digital Output ở chế độ tự động hoặc thủ công
  • Tự động vận hành Digital Output cho mỗi ngày trong tuần
  • Dễ dàng định cấu hình logic tự động hóa phức tạp cho bộ ghi dữ liệu QD1000 dựa trên thời gian, trạng thái Digital Input hoặc Digital Output, bộ đếm xung, v.v.
  • Vận hành, điều khiển từ xa các cổng Digital Output từ máy chủ hoặc qua lệnh SMS từ thiết bị di động.
  • Định cấu hình cảnh báo tới máy chủ hoặc số điện thoại di động về những thay đổi của Digital Output

- Cấu hình bộ ghi dữ liệu QD1000 GSM / GPRS / GP

  • Định cấu hình thiết bị đầu cuối bằng ứng dụng windows đơn giản
  • Http được tùy chọn nhúng để cấu hình thông qua cổng Ethernet
  • Cấu hình từ xa bằng lệnh SMS từ các số được cài đặt
  • Cấu hình từ xa thông qua MQTT
  • Cấu hình thông qua HTTP hoặc TCP / IP từ máy chủ server



Ngoài bộ ghi dữ liệu QD1000 GSM / GPRS / GPS như trên, chúng tôi còn chuyên cung cấp các bộ truyền dữ liệu datalogger, thiết bị truyền dữ liệu không dây khác như :

Bộ thu thập dữ liệu Gateway TTP-GATEWAY V1.0

Bộ Datalogger thu thập dữ liệu và điều khiển hệ thống điện, nước, năng lượng, môi trường,...

Bộ truyền dữ liệu datalogger GSM/GPRS model GSX8-LS

Thiết bị truyền dữ liệu không dây GSM / GPRS model GSX8-LV

Thiết bị thu thập dữ liệu QT-606
