Các loại bảng led giao thức Modbus RTU RS485, Modbus TCP IP

Trong bối cảnh công nghiệp hóa - hiện đại hóa đang không ngừng phát triển nhanh chóng như hiện nay, việc thay đổi cách thức vận hành sản xuất, việc thu thập và hiển thị dữ liệu một cách trực quan, chính xác và kịp thời trở nên vô cùng quan trọng. Với khả năng hiển thị linh hoạt, kích thước đa dạng, hỗ trợ nhiều màu sắc và giao thức truyền thông phổ biến, các loại bảng led giao thức Modbus RTU RS485, Modbus TCP IP, Ethernet, Profinet, Profibus... chính là giải pháp lý tưởng cho nhiều ngành công nghiệp hiện đại.



Thịnh Tâm Phát xin giới thiệu các loại bảng led giao thức Modbus RTU RS485 và TCP IP do chúng tôi sản xuất, các sản phẩm không chỉ đa dạng mẫu mã, tính năng, mà còn bền bỉ, chống nhiễu cực tốt nhưng giá cả vô cùng hợp lý, và phù hợp với môi trường công nghiệp khắc nghiệt.

Dòng sản phẩm này của chúng tôi được lắp đặt trên các loại bảng led 7 đoạn, với đa dạng màu sắc led hiển thị và kích thước bảng, dễ dàng mở rộng tính năng, có thể tích hợp nhiều tính năng trên cùng một thiết bị. Với các bảng led cần hiển thị cả chữ và số, hoặc kích thước rất lớn, có thể thay thế bằng led ma trận. Các bảng led sử dụng giao thức truyền thông công nghiệp Modbus RTU RS485 và Modbus TCP IP, là loại mạng truyền thông được sử dụng rộng rãi trong nhiều lĩnh vực như tự công nghiệp, động hóa, điện lực...



Thông số kỹ thuật cơ bản của các loại bảng led giao thức Modbus RTU RS485, Modbus TCP IP

• Loại hiển thị: Led 7 đoạn, với kích thước cực lớn, có thể dùng bảng led ma trận
• Kích thước led: Rất đa dạng, phổ biến từ 0.56 inch, 1.8 inch, 2.3 inch, 4 inch, 6 inch, 8 inch, 10 inch, 12 inch và lớn hơn (tùy chỉnh theo yêu cầu).
• Màu sắc led hiển thị: Đỏ, xanh dương, xanh lá, trắng, vàng
• Số lượng chữ số: 1 chữ số, đến 8 chữ số hoặc nhiều hơn nữa, tùy theo nhu cầu của người dùng.
• Số thập phân: được lập trình theo yêu cầu của người dùng.
• Giao tiếp truyền thông
  • Modbus RTU qua RS485, chống nhiễu tốt trong môi trường công nghiệp.
  • Modbus TCP/IP qua Ethernet phù hợp cho mạng lưới rộng, tốc độ cao, dễ dàng truy cập từ xa.
• Điện áp hoạt động: DC 12V / 24V (tùy phiên bản), hoặc AC 220V cho các bảng lớn.
• Nhiệt độ hoạt động: -10°C ~ 60°C
• Độ ẩm hoạt động: 0% đến 95% RH (không ngưng tụ).
• Khung bảng: bằng nhôm định hình chống gỉ sét
• Chế độ hiển thị: Giá trị số, cảnh báo, đếm ngược, hiển thị dữ liệu cảm biến như nhiệt độ, độ ẩm, tốc độ...



Đặc điểm của các loại bảng led giao thức Modbus RTU RS485, Modbus TCP IP

• Hiển thị rõ ràng, sắc nét: sử dụng led chất lượng cao giúp hiển thị tốt cả trong điều kiện thiếu sáng hoặc ngoài trời.
• Tương thích với các thiết bị công nghiệp khác: Tương thích với hầu hết các PLC, HMI, SCADA và các hệ thống điều khiển khác trên thị trường.
• Kết nối trực tiếp Modbus: Loại bỏ sự phức tạp của các bộ chuyển đổi tín hiệu trung gian, giảm thiểu điểm lỗi và đơn giản hóa việc lập trình.
• Dễ dàng tích hợp: Có thể cấu hình địa chỉ thiết bị, tốc độ baud và định dạng dữ liệu thông qua phần mềm hoặc switch cơ học.
• Tùy chỉnh linh hoạt: Từ số lượng ký tự, số thập phân, kích thước, màu sắc led cho đến nội dung hiển thị, đều có thể được thiết kế theo yêu cầu riêng của khách hàng.
• Đa dạng kích thước và màu sắc: Từ kích thước khung bảng (phủ bì), đến màu sắc mica, màu chữ và ký hiệu... đều có thể linh hoạt lựa chọn, thay đổi, sao cho phù hợp với không gian lắp đặt và yêu cầu hiển thị, từ bảng nhỏ trên máy đến bảng lớn cho toàn phân xưởng.
• Độ bền cao: Sử dụng linh kiện chất lượng cao và công nghệ led tiên tiến cho tuổi thọ cao, khả năng hoạt động liên tục trong môi trường công nghiệp khắc nghiệt.
• Chống nhiễu tốt: Công nghệ chống nhiễu cực tốt, thích hợp với môi trường có nhiều thiết bị tần số cao, có nhiều thiết bị công nghiệp cùng hoạt động, đặc biệt là các ngành cơ khí, sắt thép...



Tính ứng dụng của các loại bảng led giao thức Modbus RTU RS485, Modbus TCP IP

Bảng led có tính ứng dụng cao trong nhiều ngành công nghiệp tại Việt Nam, và cũng phù hợp với nhiều công đoạn quản lý, giám sát, bảo quản... hoặc trong các quy trình sản xuất. Ví dụ như:

• Giám sát thông số sản xuất:
  • Giám sát dây chuyền sản xuất về số lượng sản phẩm, tỷ lệ hoàn thành, năng suất sản xuất, các chức năng đếm
  • Giám sát sản xuất: tốc độ vòng quay, tốc độ dây chuyền, mục tiêu sản xuất, kết quả đạt được, thời gian còn lại, áp suất, tốc độ, khối lượng, sản lượng..
  • Giám sát bảo quản: hiển thị nhiệt độ, hiển thị độ ẩm, nhiệt độ cảnh báo, nhiệt độ cài đặt, hiển thị số lượng tồn kho...
• Ứng dụng trong sản xuất tự động hóa: Tích hợp vào hệ thống điều khiển để theo dõi trực tiếp dữ liệu.
• Cảnh báo và an toàn: Hiển thị cảnh báo khi các chỉ số vượt ngưỡng an toàn (nhiệt độ, tiếng ồn, khí độc…)
• Ứng dụng trong logistics và kho vận: Hiển thị trọng lượng pallet, số kiện hàng, thông tin kiểm soát đầu vào/ra.
• Ứng dụng trong hệ thống giám sát môi trường: Hiển thị nồng độ bụi, tiếng ồn, độ ẩm, nhiệt độ theo thời gian thực.
• Ứng dụng trong nhà thông minh, nhà kính nông nghiệp: Hiển thị các thông số môi trường.

Và rất nhiều ứng dụng khác.



Các loại bảng led giao thức Modbus RTU RS485, Modbus TCP IP

Bảng led ma trận giao thức truyền thông Modbus TCP/IP

- Sử dụng giao thức truyền thông Modbus TCP/IP

- Sử dụng kết nối với các thiết bị công nghiệp như biến tần, PLC, máy tính...

- Led ma trận P10



Bảng led ma trận giao thức Modbus RTU TCP

- Sử dụng giao thức Modbus RTU, giao thức Modbus TCP

- Led ma trận P2.5, P4, P10...

- Bảng led phù hợp với rất nhiều ứng dụng, ví dụ như:

+ Kết nối với các thiết bị trong nhà máy, phù hợp với nhu cầu theo dõi, giám sát các số liệu quan trọng, ví dụ kết nối với biến tần, PLC, HMI, các loại counter, đồng hồ đo, cảm biến...

+ Kết nối với máy tính và hiển thị tất cả các dữ liệu mà người dùng muốn

+ Bộ hiển thị đầu cân: hoạt động như một bảng hiển thị phụ cho các loại cân lớn, cân xe tải, cân hàng xuất kho,...

+ Hiển thị thông tin, thông báo, lời chào,… phù hợp lắp đặt tại các sảnh của doanh nghiệp

+ Hiển thị biển số xe, thích hợp dùng cho các bãi đỗ xe, cân kiểm, cảng,...



Bảng led ma trận giao tiếp Modbus RTU

- Bảng led P4

- Sử dụng phương thức giao tiếp Modbus RTU

- Kết nối máy tính và hiển thị những thông tin, thông số mà người dùng đã thiết lập trên máy tính

- Nguồn điện 220V



Bảng led P5 truyền thông Modbus TCP/IP kết nối qua mạng LAN

- Sử dụng truyền thông Modbus TCP/IP kết nối qua mạng LAN

- Có phần mềm hỗ trợ để cấu hình thay đổi nội dung hiển thị, kiểu chữ, kiểu số, kích thước, màu sắc, và các thiết lập khác

- Hiển thị 10 ký tự với chiều cao 13.5cm

- Bảng hiển thị 2 mặt đồng nhất

- Sử dụng led P5 full color outdoor chất lượng, với độ hiển thị màu sắc cao lên tới 16 triệu màu, chất lượng hiển thị sắc nét với mật độ điểm ảnh và độ phân giải cao

- Nguồn điện 24 VDC



Bảng led theo chuẩn Modbus TCP điều chỉnh bằng phần mềm

- Led ma trận P10

- Sử dụng giao thức Modbus TCP

- Bảng led bảng led theo chuẩn Modbus TCP có chức năng:

+ Sử dụng giao thức Modbus TCP

+ Lấy dữ liệu từ các thiết bị cần hiển thị số liệu

+ Thu thập số liệu nhanh chóng

+ Hiển thị ngay lập tức một cách chính xác

- Kích thước 380x220mm



Bảng led ma trận sử dụng giao tiếp Modbus RTU hoặc giao tiếp Modbus TCP

- Sử dụng led matrix P10

- Chức năng: bảng led kết nối PLC, Biến tần hoặc máy tính qua  giao tiếp Modbus RTU RS485 hoặc giao tiếp Modbus

- Kích thước

+ Kích thước phần hiển thị: 1600 * 1120 * 110 (mm)

- Kích thước bảng led phủ bì: 1630 * 1150 * 110 (mm)

- Bảng led có chức năng lấy dữ liệu từ máy tính, biến tần, PLC, đồng hồ...

- Hiển thị dữ liệu lên 2 mặt của bảng led



Bảng led 7 đoạn kết nối mạng truyền thông Profibus

- Sử dụng led 7 đoạn 3 inch

- Mỗi bảng ứng dụng cho 1 dây chuyền sản xuất thép

- Kết nối PLC bằng giao thức Profibus

- Tính năng: giám sát khối lượng, giám sát nhiệt độ, giám sát thời gian

- Bảng led kết nối PLC qua mạng truyền thông Profibus, có chức năng hiển thị các thông số:

+ Thời gian còn lại - min / giây

+ Nhiệt độ Tundish - Phạm vi -0000 đến 9999 độ.

+ Ladle Weight - Phạm vi từ 000.0 đến 999.9 tấn

+ Tundish Weight - Phạm vi từ 000.0 đến 999.9 tấn



Bảng led 7 đoạn truyền thông Modbus RTU RS485

- Sử dụng led 7 đoạn 5 inch

- Ngõ vào: RS485 Modbus RTU.

- Chức năng: hiển thị số liệu, bộ đếm, đếm ngược, đếm xuôi...

- Kiểu hiển thị : 000 - 999

- Kích thước: W395xH200xD70mm.

- Nguồn cấp: Adapter 24VDC.

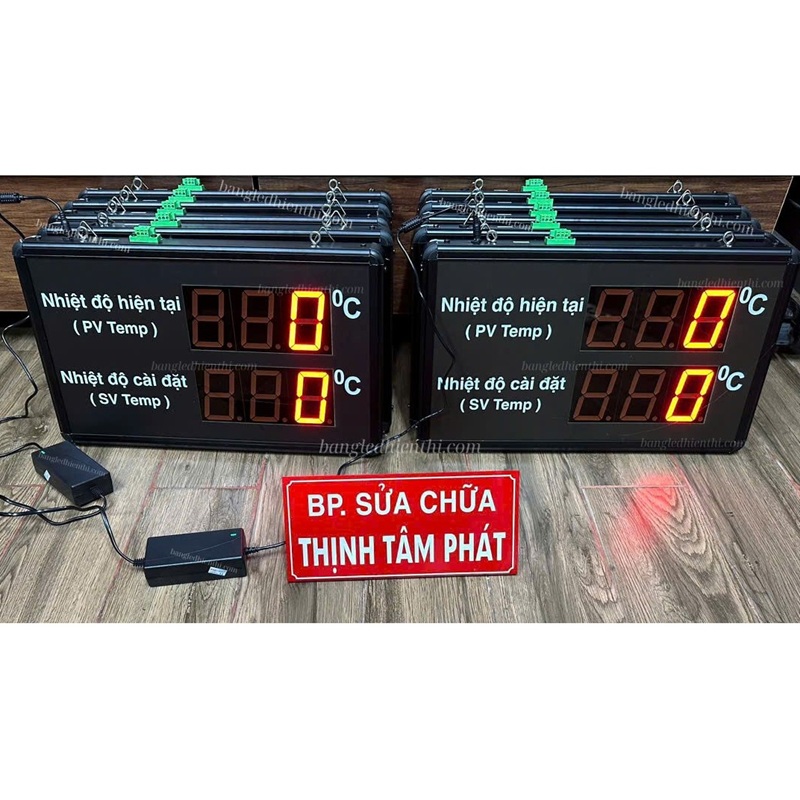

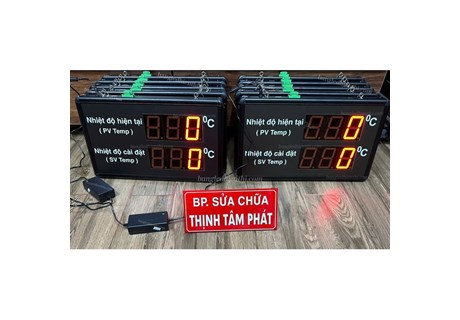

Bảng led kết nối Modbus RTU RS485

- Hiển thị trên led 7 đoạn 3 inch

- Hiển thị dưới dạng 00.0 với 1 số thập phân

- Chức năng: hiển thị nhiệt độ hiện tại và nhiệt độ cài đặt

- Sử dụng mạng truyền thông Modbus RTU RS485

- Nguồn cấp: adapter 12V DC



Bảng led giao thức Modbus RTU RS485, Modbus TCP IP và Ethernet, Profinet, Profibus... là thiết bị hiển thị đáng tin cậy, hiện đại và thông minh, phù hợp với hầu hết các hệ thống giám sát và điều khiển tự động hiện nay. Đây là một giải pháp hiệu quả để nâng cao tính minh bạch, trực quan và chuyên nghiệp trong mọi dây chuyền sản xuất và hệ thống điều hành, giúp nâng cao khả năng giám sát, tối ưu hóa quy trình và cải thiện hiệu suất tổng thể của hệ thống tự động hóa.



Thịnh Tâm Phát với nhiều năm kinh nghiệm trong ngành led công nghiệp, chúng tôi cam kết cung cấp sản phẩm bảng led mạng truyền thông công nghiệp chất lượng cao, dịch vụ hỗ trợ kỹ thuật tận tâm và giải pháp tùy chỉnh phù hợp nhất với nhu cầu cụ thể của từng khách hàng. Quý khách hàng có thể nhận hàng nhanh chóng với chi phí tiết kiệm, nhưng chất lượng rất cao.



Quý khách có thể yêu cầu chúng tôi thiết kế, lập trình, sản xuất các loại bảng  led giao thức Modbus RTU RS485, Modbus TCP IP và Ethernet, Profinet, Profibus... hiển thị trên nền led 7 đoạn hoặc ma trận, ứng dụng đa dạng cho nhiều ngành, nhiều mảng như:

• Nhà máy sản xuất: Từ dệt may, thực phẩm, đồ uống, hóa chất, cơ khí, điện tử, vật liệu xây dựng.
• Kho bãi, trung tâm Logistics.
• Hệ thống xử lý nước, nước thải. Trạm quan trắc môi trường,
• Hệ thống tủ điện công nghiệp. Trạm điện, nhà máy điện.
• Phòng server, phòng máy chủ, phòng điều khiển trung tâm...
• Hệ thống quản lý tòa nhà, các bãi giữ xe tự động...
• Hệ thống điều hòa không khí trung tâm (HVAC) trong các tòa nhà thương mại, công nghiệp.
• Nông nghiệp công nghệ cao (chăn nuôi, trang trại, nhà kính).
