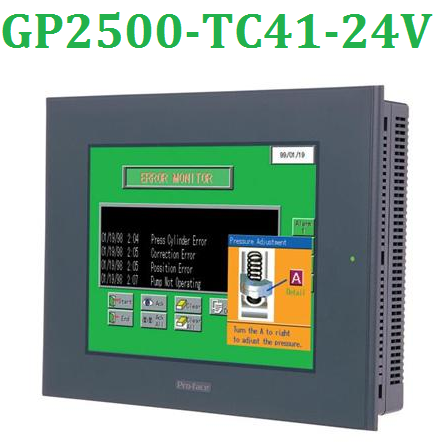

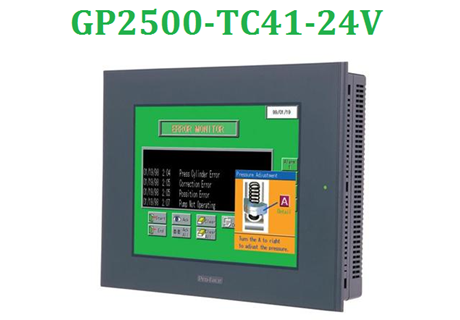

Màn hình HMI Pro-face GP2500-TC41-24V

Màn hình HMI Pro-face GP2500-TC41-24V

Màn hình HMI Pro-face GP2500-TC41-24VMàn hình cảm ứng HMI Pro-face. Thuộc dòng HMI Proface GP2000 series. Loại màn hình 10.4 inch, TFT LCD màu. Độ phân giải lớn, nhiều màu sắc.

Giá : Liên hệ

Thông tin sản phẩm tiêu chuẩn của màn hình HMI GP2500-TC41-24V

Loại sản phẩm Màn hình HMI
Series GP2000 series - GP2500 series
Kích thước 10.4"
GP2500-TC41-24V
Mã toàn cầu GP2500-TC41-24V

Chức năng Specs của màn hình HMI Proface GP2500-TC41-24V

 Loại màn hình  GP2500-TC41-24V màn hình màu TFT LCD
 Hiển thị màu sắc
 256 màu (không nhấp nháy) /
 64 màu (3 tốc độ chớp)
 Backlight  CCFL (Tuổi thọ 50.000 giờ hoạt động ở 24h)
 Độ phân giải   640 x 480 pixel
 Diện tích hiển thị hiệu quả  W x H : 211,2 x 158,4 (mm)
 Kiểm soát độ sáng trên
 GP2500-TC41-24V
 4 cấp độ điều chỉnh có sẵn thông qua
màn hình cảm ứng
 Kiểm soát tương phản  _
 Ngôn ngữ tích hợp trên
 GP2500-TC41-24V
ASCII: chữ và số: Trung Quốc chữ giản thể,
Nhật chữ Kanji, Hàn Quốc chữ Hangul,
Đài Loan chữ truyền thống Trung Quốc
 Văn bản trên
 GP2500-TC41-24V
 8 x 8 chấm: 80 char. x 60 hàng
 8 x 16 chấm: 80 char. x 30 hàng
 16 x 16 chấm: 40 char. x 30 hàng
 32 x 32 chấm: 20 char. x 15 hàng
 Kích cỡ chữ  8x8 chấm, 8x16 chấm, 16x16 chấm, 32x32 chấm
 Kích cỡ font chữ trên
 GP2500-TC41-24V
 Chiều rộng có thể được mở rộng 1 - 8 lần.
 Chiều cao có thể được mở rộng 1/2 , 1 - 8 lần.
 Bộ nhớ ứng dụng  4MB FLASH EPROM
 Bộ nhớ sao lưu dữ liệu  256 KB SRAM - sử dụng pin lithium
 Độ phân giải Tuoch Panel
 32 x 24 phím/màn hình
 - 1 hoặc 2 điểm cảm ứng

  Giao diện ngoài của màn hình HMI GP2500-TC41-24V

Giao diện nối tiếp trên
GP2500-TC41-24V
Không đồng bộ phương pháp truyền:
RS232/RS422. Chiều dài dữ liệu: 7 hoặc 8 bit.
Stop Bit: 1 hoặc 2 bit. Parity: None / Odd / Even.
Data Transmission Speed: 2400bps to 115.2kbps,
187.5kbps
Mở rộng giao diện nối tiếp
trên GP2500-TC41-24V
RS-232C.
Không đồng bộ phương pháp truyền: RS232
Chiều dài dữ liệu: 7 hoặc 8 bit. Stop Bit: 1 hoặc
2 bit. Parity: None / Odd / Even
Tốc độ truyền dữ liệu: 2.400 – 38.400 bps
Giao diện mạng IEEE802.3, 10base-T
Giao diện card CF 1 khe
Giao diện card CF bên ngoài Card CF bảo trì sự kết nối từ bên ngoài
Giao diện đầu ra âm thanh
trên GP2500-TC41-24V
Loa ngoài kết nối (Terminal Block). Monaural
1 CH. Loa ngoài công suất 70 MW (Rate load: 8Ω,
tần số 1kHz). Sound line out 2.7Vp-p (Rate load:
10kΩ). Wire Gauge: AWG28 – AWG16
Giao diện đầu vào AUX
trên GP2500-TC41-24V
Thiết lập đầu vào từ xa: 1 điểm
Điện áp đầu vào: DC24V +- 10%
Đầu vào hiện tại: 4mA (TYP) min
Xung đầu vào: 2ms
Điện áp hoạt động: (khi ON) min, DC21.1V
(khi OFF) max, DC3V
Phương pháp Isolation: Photocoupler Isolation
Giao diện đầu ra AUX
trên GP2500-TC41-24V
Đầu ra: 3 điểm. (Đầu ra RUN: 1 điểm, đầu ra hệ
thống báo động: 1 điểm, đầu ra Buzzer: 1 điểm)
Điện áp định mức: DC24V, max
Xếp hạng hiện tại: 50mA/điểm
Wire Gauge: AWG28 – AWG16
 Giao diện máy in
 Tương thích với NECPC-PR201/PL, EPSON ESC
/ P24-J84 (C), HP Laser Jet, PLC 4 command,
EPSON PM/Stylus (6-color ink), EPSON PM/Stylus
(4-color ink)

 Tổng số kỹ thuật của màn hình HMI GP2500-TC41-24V

Điện áp định mức AC100V - 240V
Phạm vi điện áp AC85 - 265V
Công suất tiêu thụ
của GP2500-TC41-24V
50VA hoặc ít hơn (ACIN 100V)
85VA hoặc ít hơn (ACIN 240V)
Điện áp drop cho phép
trên GP2500-TC41-24V
1 chu kỳ hoặc ít hơn
(thực tế phải nhỏ hơn 1 giây)
Điện áp Endurance
trên GP2500-TC41-24V
AC1500V, 20mA cho đến 1 phút
(giữa sạc và thiết bị đầu cuối FG)
Vật liệu chống điện
trên GP2500-TC41-24V
10MΩ hoặc cao hơn với DC500V
(giữa sạc và thiết bị đầu cuối FG)
Nhiệt độ môi trường hoạt động 0 - 50°C
Nhiệt độ bảo quản Từ -20 đến 60°C
Độ ẩm môi trường 10 - 90% RH (không ngưng tụ)
Độ ẩm lưu trữĐộ ẩm lưu trữ 10 - 90% RH (không ngưng tụ)
Kháng rung
Tương thích với IEC61131-2 (JIS B 3502)
Khi rung động không liên tục: 10Hz đến 57Hz
0.075mm, 57Hz đến 150Hz 9.8m/s2
Khi rung động liên tục: 10Hz đến 57Hz
0.035mm, 57Hz đến 150Hz 4.9m/s2 X, Y, Z
trong 10 lần (80 phút)
Khả năng chống ồn Tiếng ồn điện áp: 1500Vp-p
Xung thời gian: 1 μs. Rise thời gian: 1ns
Immunity xả tính điện 6kV (tuân theo IEC 61000-4-2 Level 3)
Khí ăn mòn Free
Kích thước bên ngoài W*H*D : 317*243*58 (mm)
Cân nặng GP2500-TC41-24V 1.2kg (2.6lb) hoặc ít hơn
Phương pháp làm mát Lưu thông không khí tự nhiên
