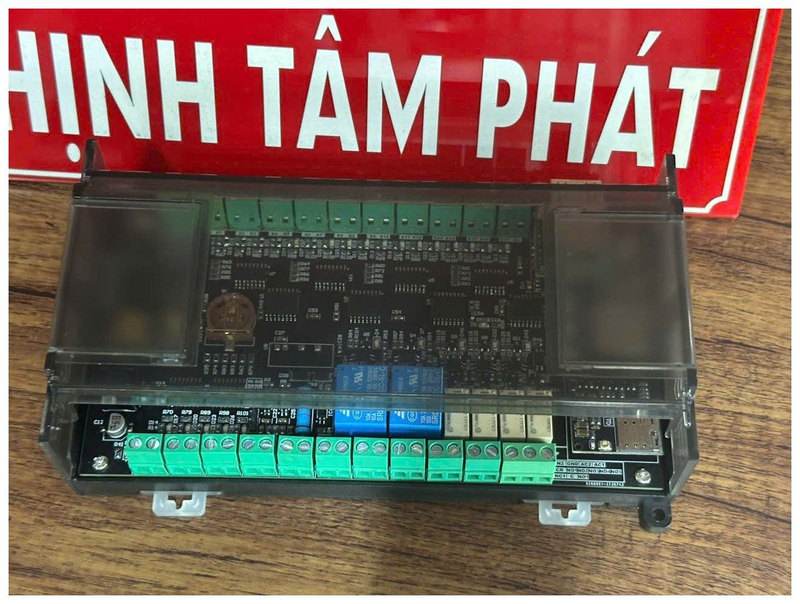

TTP-16SMS cảnh báo sự cố qua điện thoại cho tủ điện và máy móc

TTP-16SMS phù hợp khi tủ điện đã có tiếp điểm relay báo lỗi nhưng người vận hành cần nhận thông tin từ xa. Thiết bị dùng nguồn 12VDC, nhận 16 tín hiệu tiếp điểm thường mở và có 6 ngõ ra relay để phối hợp với mạch điều khiển tại chỗ.

TTP-16SMS hỗ trợ thay thế S130, S140, S150 khi người dùng cần có sự thay đổi và mở rộng.

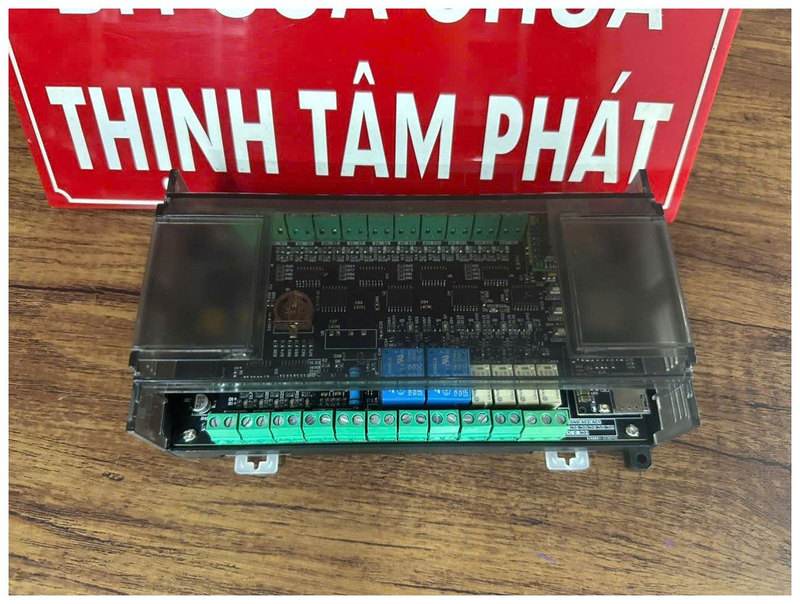

TTP-16SMS cảnh báo sự cố qua điện thoại cho tủ điện và máy móc



Gửi cảnh báo qua điện thoại khi tủ điều khiển và máy móc công nghiệp gặp sự cố

TTP-16SMS của TTPScada nhận tín hiệu tiếp điểm từ thiết bị bên ngoài và gửi cảnh báo qua SMS, cuộc gọi đến người phụ trách.

Thiết bị phù hợp khi cần bổ sung chức năng thông báo từ xa cho tủ điện hoặc nâng cấp bộ cảnh báo đang sử dụng.

Với 16 ngõ vào tiếp điểm NO, thiết bị có thể tiếp nhận nhiều tín hiệu trong cùng một tủ điều khiển hoặc từ nhiều máy. Người dùng cấu hình nội dung riêng cho từng ngõ vào để xác định đúng thiết bị, vị trí và sự cố cần xử lý.

Mỗi ngõ vào nhận tiếp điểm NO từ relay bên ngoài, có thể gắn với lỗi của máy, khu vực hoặc trạng thái cần theo dõi. Nội dung cảnh báo cho từng ngõ được đặt trên WEB để tin nhắn nêu đúng tên điểm phát sinh.



Kết nối với relay báo lỗi của hệ thống hiện hữu

Các ngõ vào nhận tiếp điểm relay bên ngoài, phù hợp để kết nối với relay cảnh báo của PLC, biến tần, relay nhiệt, bộ điều khiển nhiệt độ hoặc relay trung gian.

Khi bố trí tín hiệu, mỗi ngõ vào có thể được gán cho một máy hoặc một tình trạng cụ thể. Chẳng hạn, tủ bơm có thể bố trí riêng tín hiệu quá tải, lỗi biến tần và cảnh báo từ bộ điều khiển. Việc phân chia giúp đội bảo trì nhận thông tin rõ ràng hơn trước khi kiểm tra tại hiện trường.

Thiết bị có 6 ngõ ra relay để tích hợp với còi, đèn, relay trung gian hoặc mạch liên động phù hợp với thiết kế hệ thống.



Thiết bị TTP-16SMS cảnh báo sự cố qua điện thoại cho tủ điện với 6 ngõ ra relay

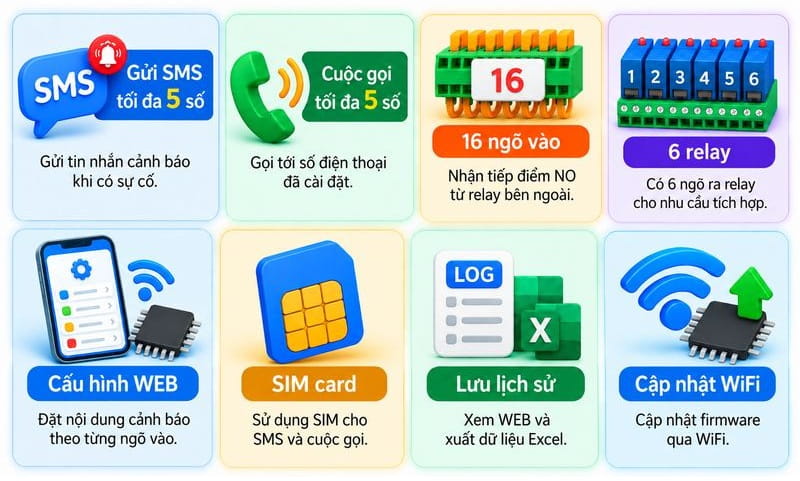

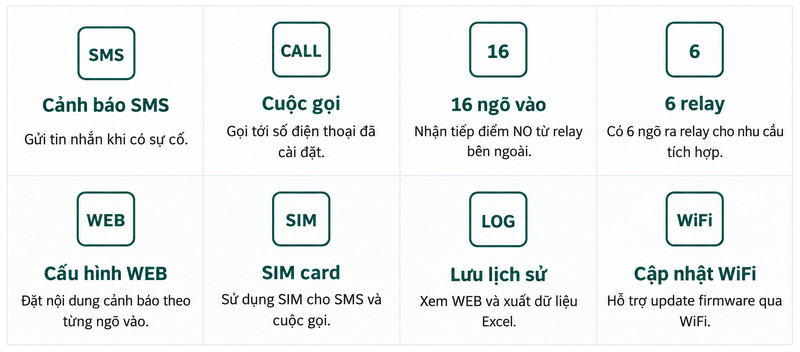

Những tính năng đặc biệt của thiết bị TTP-16SMS cảnh báo sự cố qua điện thoại cho tủ điện và máy móc

- Thông báo tới tối đa 5 số điện thoại: Cài đặt danh sách nhận SMS và cuộc gọi cho nhân viên vận hành, kỹ thuật hoặc quản lý.

- Cấu hình nội dung trên WEB: Đặt thông báo theo từng ngõ vào, sử dụng tên máy và khu vực thực tế để tránh nhầm lẫn.

- Kiểm tra qua SMS: Truy vấn trạng thái máy và số dư tài khoản SIM khi cần kiểm tra từ xa.

- Lưu lịch sử sự cố: Xem dữ liệu trên WEB và xuất Excel để đối chiếu lỗi, phục vụ bảo trì và lập báo cáo.

- Báo cáo reset bất ngờ: Giúp người phụ trách nhận biết thiết bị vừa khởi động lại ngoài dự kiến.

- Cập nhật firmware qua WiFi: Hỗ trợ nâng cấp chương trình khi có phiên bản phù hợp.

- Cảnh báo mất điện: Có tùy chọn pin tự sạc để hỗ trợ gửi cảnh báo khi hệ thống mất nguồn. Cần chọn cấu hình này khi đặt hàng nếu có nhu cầu.



Sử dụng TTP-16SMS thay thế S130, S140 và S150

TTP-16SMS có thể dùng thay thế các bộ cảnh báo GSM S130, S140 và S150 khi đáp ứng yêu cầu của hệ thống đang vận hành.

Trước khi chuyển đổi, cần đối chiếu nguồn cấp 12VDC, tín hiệu tiếp điểm NO, số lượng đầu vào cần giám sát và nhu cầu sử dụng ngõ ra relay. Đồng thời kiểm tra sóng di động tại vị trí lắp đặt, tình trạng SIM và yêu cầu cảnh báo mất điện.

            HA SO SÁNH



Thông số kỹ thuật TTP-16SMS cảnh báo sự cố qua điện thoại cho tủ điện và máy móc

• Model: TTP-16SMS
• Nguồn cấp: 12VDC
• Số ngõ vào: 16 ngõ vào tiếp điểm NO
• Tín hiệu đầu vào: Tiếp điểm relay bên ngoài
• Số ngõ ra: 6 relay
• Số điện thoại cài đặt: Tối đa 5 số
• Hình thức cảnh báo: SMS và cuộc gọi
• Cấu hình nội dung: Qua WEB, riêng cho từng ngõ vào
• Lịch sử sự cố: Xem trên WEB, xuất Excel
• SIM: Có khe cắm SIM card
• Truy vấn trạng thái: Qua tin nhắn
• Kiểm tra số dư SIM: Qua tin nhắn
• Cập nhật firmware: Qua WiFi
• Reset bất ngờ: Có chức năng báo cáo
• Cảnh báo mất điện: Hỗ trợ với tùy chọn pin tự sạc

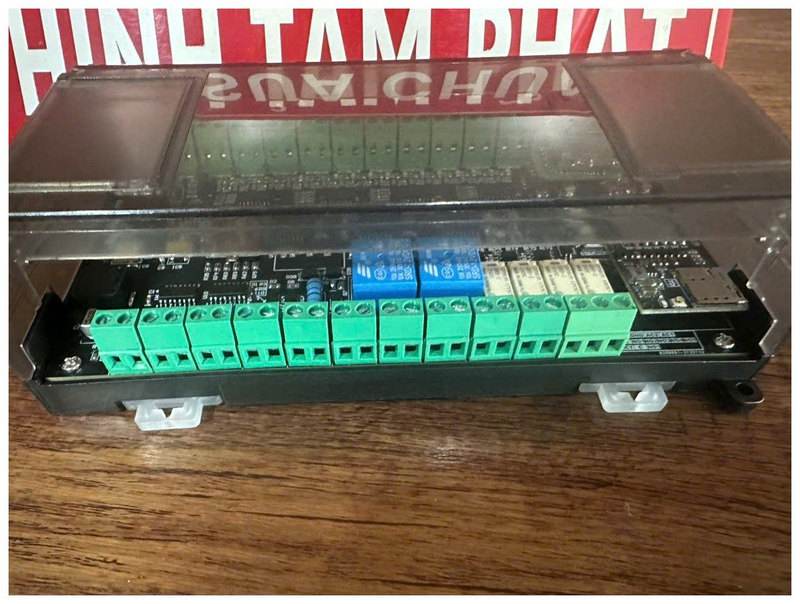

TTP-16SMS cảnh báo sự cố qua điện thoại



Ứng dụng trong hệ thống điện công nghiệp

TTP-16SMS phù hợp với tủ điều khiển máy CNC, máy ép, máy đóng gói, dây chuyền sản xuất, tủ bơm, máy nén khí và quạt công nghiệp.

Thiết bị cũng có thể nhận tín hiệu cảnh báo từ hệ thống kho lạnh, HVAC hoặc xử lý nước khi có tiếp điểm relay phù hợp.



Để lựa chọn cấu hình, khách hàng có thể cung cấp số lượng tín hiệu cần theo dõi, nguồn cấp hiện có, danh sách người nhận và model bộ cảnh báo cần thay thế. Thịnh Tâm Phát hỗ trợ đối chiếu phương án tích hợp TTP-16SMS theo từng hệ thống.
