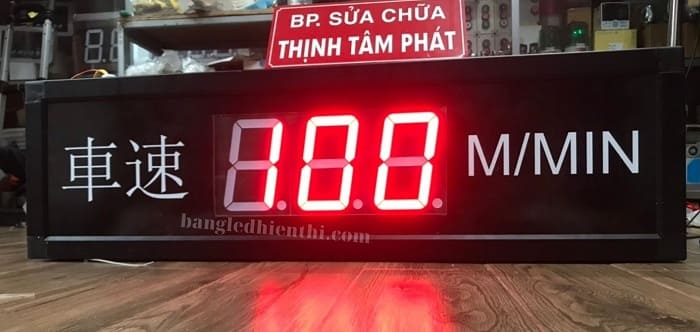

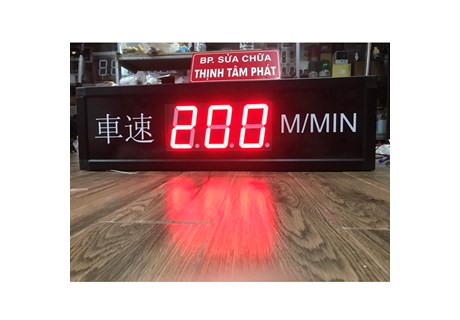

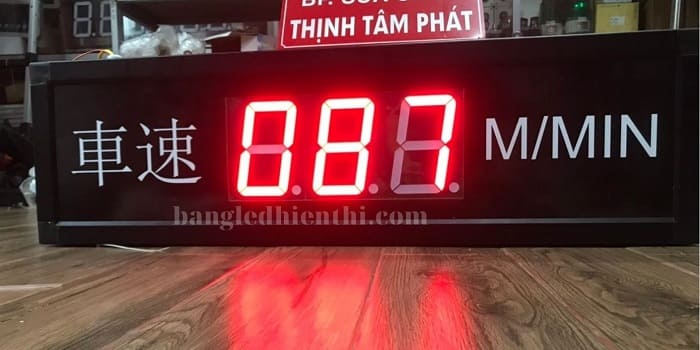

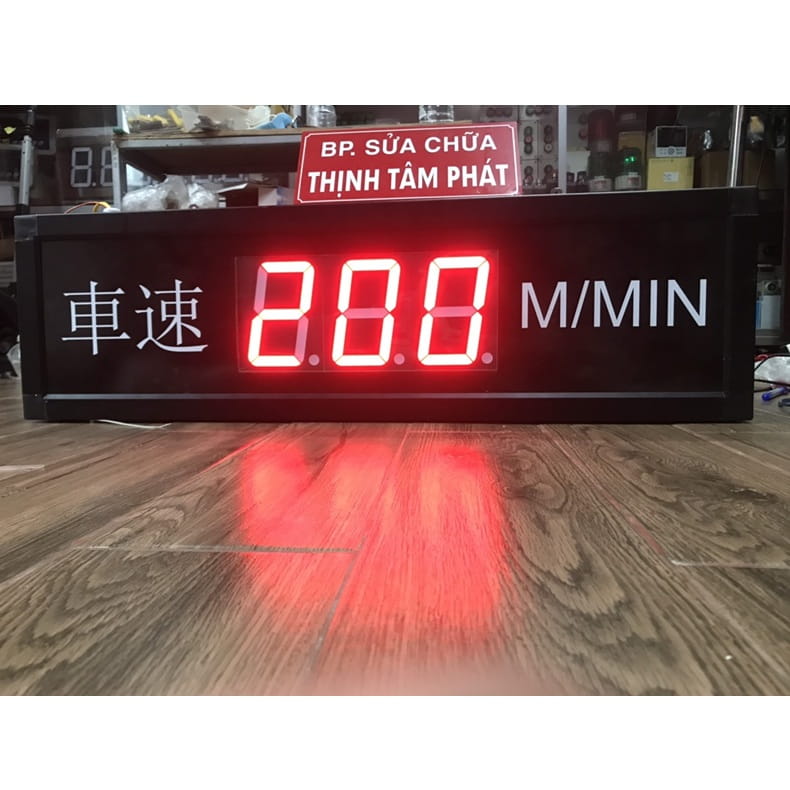

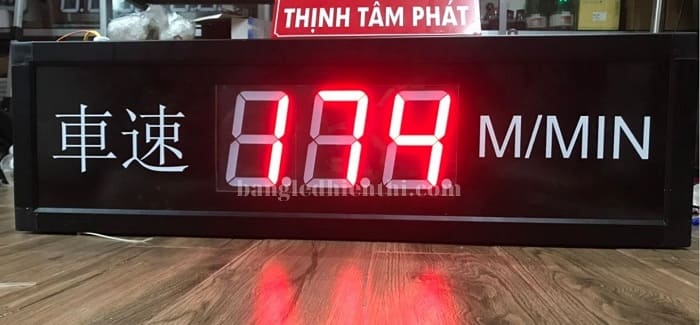

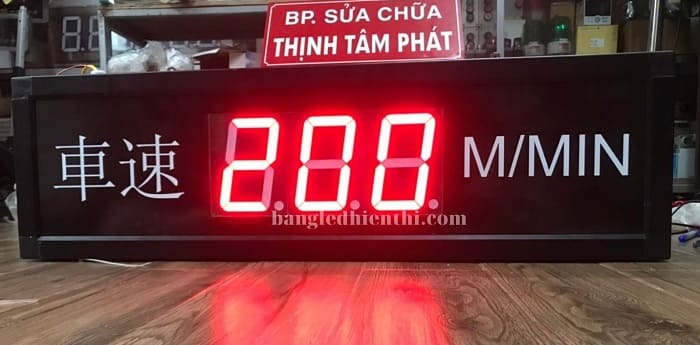

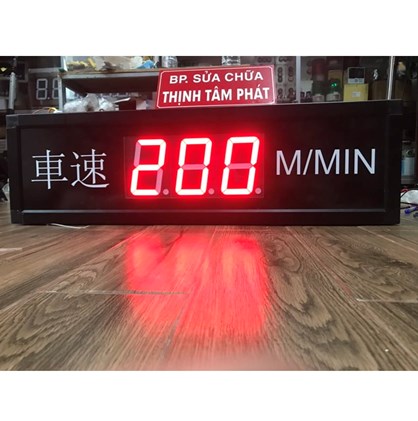

Bảng Led đo tốc độ M/MIN chữ tiếng Trung dùng trên băng chuyền

Thịnh Tâm Phát chuyên thiết kế và sản xuất các bộ hiển thị tốc độ theo nhu cầu sử dụng, từ nội dung, ngôn ngữ, kích thước LED hiển thị đến phương án tiếp nhận tín hiệu. Với mỗi băng chuyền, việc xác định đúng đại lượng cần đo và cách lấy tín hiệu là cơ sở để lựa chọn cấu hình phù hợp.





Bảng Led đo tốc độ băng chuyền phục vụ công việc gì?

Hiển thị tốc độ để đối chiếu với chế độ sản xuất

Trong quá trình vận hành, người sử dụng cần biết băng chuyền đang chạy ở mức tốc độ nào để đối chiếu với yêu cầu của công đoạn. Bảng đưa giá trị M/MIN ra vị trí dễ nhìn, hỗ trợ kiểm tra sau khi thay đổi chế độ chạy máy hoặc chuyển sang sản phẩm khác.

Đơn vị M/MIN tương ứng mét/phút. Ví dụ, tốc độ 60 m/min được duy trì trong một phút tương ứng quãng đường di chuyển 60 mét. Đây là tốc độ theo chiều dài, khác với số vòng quay mỗi phút của động cơ.

Tạo điểm đọc số liệu chung tại máy

Khi người vận hành và kỹ thuật viên cùng kiểm tra dây chuyền, bảng LED giúp hai bên trao đổi dựa trên giá trị cụ thể. Nhân sự đứng tại các vị trí phù hợp có thể quan sát tốc độ mà không cần tập trung quanh màn hình điều khiển nhỏ.

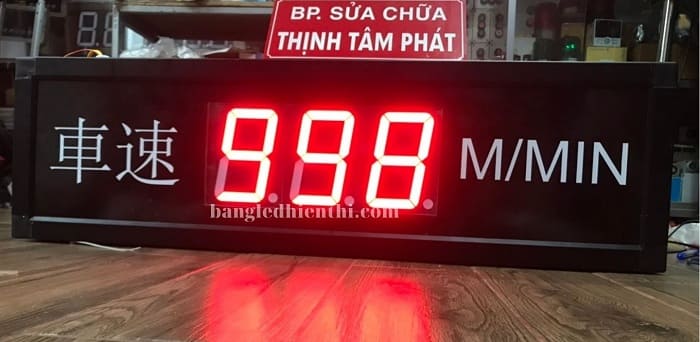

Thông số kỹ thuật bảng Led đo tốc độ M/MIN chữ tiếng Trung

• Chức năng: đo và hiển thị tốc độ dây chuyền theo mét/phút.
• Công nghệ hiển thị: LED 7 đoạn.
• Số lượng chữ số: 3.
• Cỡ LED: 8 inch.
• Màu LED: đỏ.
• Độ sáng: có thể điều chỉnh.
• Nhãn thông số: 車速.
• Đơn vị trên mặt bảng: M/MIN.
• Màu chữ cố định: trắng.
• Màu nền: đen.
• Số mặt hiển thị: một mặt; có thể thiết kế hai mặt theo yêu cầu.

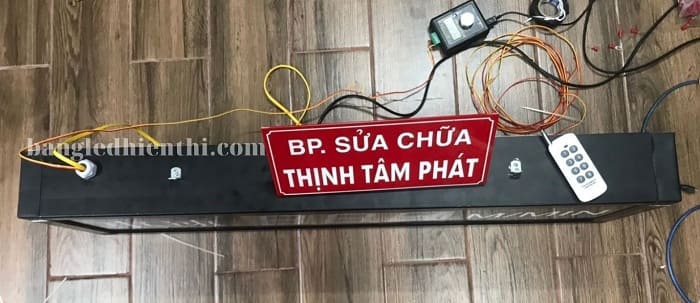

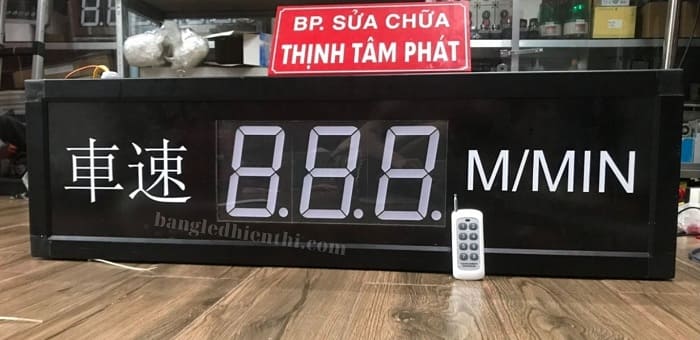

• Điều khiển: remote hoặc điện thoại, điều khiển và cài đặt từ xa.
• Phương án điều khiển bằng điện thoại: lựa chọn theo cấu hình đặt hàng.
• Kích thước rộng × cao × sâu: 900 × 260 × 95 mm.
• Khoảng cách quan sát tham khảo: trên 50 m trong điều kiện phù hợp.
• Khung bảng: kim loại chống gỉ.
• Mặt bảo vệ phía trước: mica dày 2 mm.
• Tấm phía sau: Alu.
• Khả năng chống nhiễu: có.
• Môi trường lắp đặt: trong nhà.





Chọn cấu hình đo theo băng chuyền thực tế

Xác định tốc độ cần theo dõi

Trước khi chọn thiết bị, cần xác định nhà máy muốn đo tốc độ bề mặt băng hay tốc độ vật liệu. Hai giá trị này có thể khác nhau nếu vật liệu trượt trên băng.

Nếu lấy tín hiệu từ bộ phận quay để quy đổi ra m/min, cần xác định quan hệ giữa chuyển động đó với đối tượng muốn đo. Thông tin về cơ cấu truyền động và kích thước bộ phận liên quan giúp lựa chọn hệ số quy đổi phù hợp.

Kiểm tra thiết bị và tín hiệu hiện có

Khách hàng nên cung cấp mã thiết bị, thông số ngõ ra hoặc sơ đồ điện của máy. Từ dữ liệu này, Thịnh Tâm Phát tư vấn phương án kết nối và xác định phạm vi thiết bị cần bổ sung.

Không nên lựa chọn đầu vào chỉ dựa trên hình thức mặt bảng. Các bảng Led đo tốc độ M/MIN có cùng kích thước và số chữ số vẫn có thể được cấu hình khác nhau theo yêu cầu của từng hệ thống.





Ứng dụng bảng Led đo tốc độ M/MIN chữ tiếng Trung trong kiểm tra và vận hành băng chuyền

Theo dõi tốc độ cấp liệu vào máy

Ở công đoạn đưa nguyên liệu hoặc bán thành phẩm vào máy, bảng giúp người vận hành quan sát tốc độ cấp liệu và đối chiếu với chế độ làm việc đã thiết lập.

Quan sát băng chuyền vận chuyển sản phẩm

Trên băng chuyền đưa sản phẩm giữa các khu vực gia công, lắp ráp hoặc đóng gói, bảng cung cấp giá trị tốc độ tại vị trí cần theo dõi. Người phụ trách có thể đọc số liệu để trao đổi khi thay đổi chế độ vận chuyển hoặc kiểm tra tình trạng dồn, thiếu sản phẩm giữa các công đoạn.

Theo dõi tốc độ cấp phôi cho công đoạn gia công

Tại máy đưa phôi liên tục vào vùng cắt hoặc gia công, bảng giúp người vận hành nhận biết tốc độ cấp phôi và đối chiếu với chế độ sản xuất.

Nếu cần đo chiều dài, điều khiển cắt hoặc cảnh báo vượt tốc độ, các chức năng đó phải được xác định riêng trong cấu hình đặt hàng.

Hiển thị tốc độ tại công đoạn kéo và thu cuộn

Ở máy kéo vật liệu hoặc thu cuộn giấy, vải, màng và dây, bảng có thể phục vụ quan sát tốc độ tuyến tính theo mét/phút.

Khi lấy tín hiệu từ trục cuộn, cần tính đến sự thay đổi đường kính cuộn. Phương án đo phải được lựa chọn để giá trị hiển thị phản ánh đúng tốc độ vật liệu trong quá trình vận hành.

Kiểm tra tốc độ khi thay đổi mã hàng

Khi chuyển loại sản phẩm hoặc điều chỉnh chế độ cấp liệu, người vận hành có thể đọc giá trị trên bảng và đối chiếu với hướng dẫn sản xuất. Bảng cung cấp thông tin tốc độ; việc điều chỉnh máy được thực hiện qua hệ thống điều khiển tương ứng.

Theo dõi tại khu vực chuyển tiếp vật liệu

Bảng có thể bố trí gần điểm cấp hoặc nhận vật liệu để hỗ trợ quan sát tốc độ tại công đoạn đó. Với hệ thống có nhiều điểm đo, cần đặt tên hoặc nhãn nhận diện rõ ràng để tránh nhầm số liệu giữa các vị trí.

Bố trí điểm đọc chung cho người vận hành và quản lý ca

Bảng có thể lắp gần máy hoặc tại vị trí quan sát chung để nhiều người cùng đọc tốc độ. Mặt chữ tiếng Trung thuận tiện khi nhân sự nhà máy sử dụng tiếng Trung trong vận hành và trao đổi kỹ thuật.

Tốc độ m/min là một thông tin phục vụ vận hành; việc đánh giá năng suất còn cần xét số lượng sản phẩm, khoảng cách bố trí và thời gian chạy máy.

Các nhu cầu này có thể xuất hiện trên băng chuyền đóng gói, dây chuyền bao bì, xử lý vải, kéo màng hoặc cấp phôi, tùy phương án đo và điều kiện sử dụng.

Khách hàng có thể yêu cầu bổ sung tên máy, tên công đoạn hoặc nội dung song ngữ. Với nhiều băng chuyền, nhãn nhận diện riêng giúp tránh nhầm giá trị giữa các vị trí.
