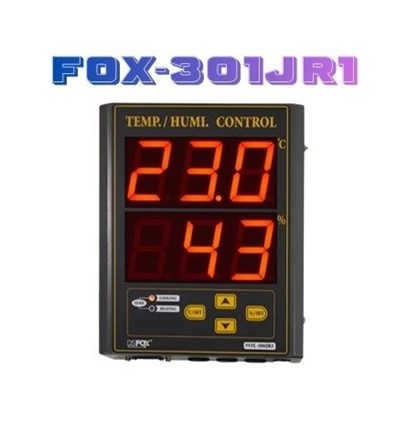

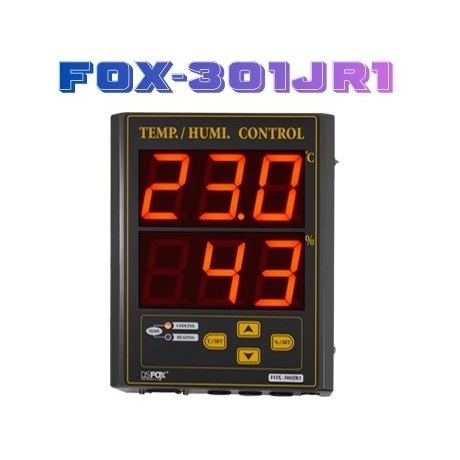

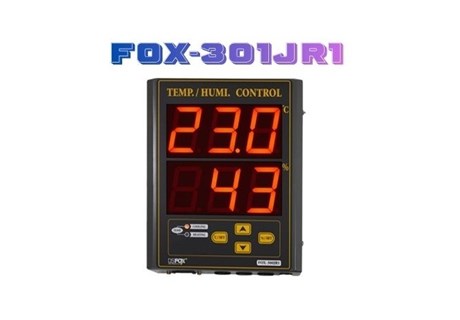

Bộ điều khiển nhiệt độ độ ẩm Conotec FOX-301JR1

Bộ điều khiển nhiệt độ độ ẩm Conotec FOX-301JR1 được thiết kế cho các hệ thống cần kiểm soát đồng thời nhiệt độ và độ ẩm. Điểm đặc trưng của thiết bị là hệ thống 4 relay, trong đó hai ngõ ra được sử dụng cho nhiệt độ và hai ngõ ra dành cho độ ẩm.

* Relay 1: điều khiển theo nhiệt độ.

* Relay 2: điều khiển theo nhiệt độ.

* Relay 3: điều khiển theo độ ẩm.

* Relay 4: điều khiển theo độ ẩm.

Phương pháp điều khiển được sử dụng là ON/OFF. Bộ điều khiển nhận dữ liệu từ cảm biến, xử lý theo giá trị cài đặt và tác động đến ngõ ra tương ứng.



Thông số kỹ thuật bộ điều khiển nhiệt độ độ ẩm Conotec FOX-301JR1

* Model: FOX-301JR1.

* Thương hiệu: Conotec.

* Nguồn cấp: 100~240VAC, 50/60Hz.

* Phương thức điều khiển: ON/OFF.

* Giao tiếp: RS485.

* Nhiệt độ môi trường hoạt động: 0~55°C (32~131°F).

* Độ ẩm môi trường hoạt động: 35~80% RH.

* Dải đo/hoạt động nhiệt độ: -40,0~65°C.

* Dải độ ẩm: 10~95% RH.

* Cảm biến đầu vào: HCPV-220NH.

* Độ chính xác hiển thị nhiệt độ: ±1% rdg ±1 digit.

* Độ chính xác hiển thị độ ẩm: ±3% rdg ±1 digit.

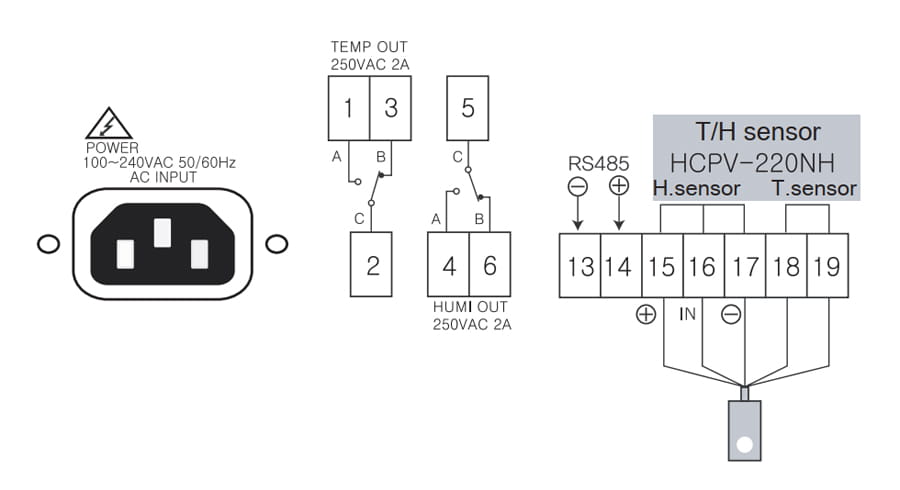

* Ngõ ra điều khiển: 4 relay.

* Định mức relay theo tài liệu tổng hợp: 4A 250VAC (2A).

* 1R: Temp.

* 2R: Temp.

* 3R: Humi.

* 4R: Humi.

* Chức năng nhiệt độ: làm nóng/làm lạnh.

* Chức năng độ ẩm: tạo ẩm/hút ẩm.

* Cách thiết lập: °C Set / % Set / Up / Down.

* Kiểu hiển thị: FND.

* Kích thước hiển thị: 2,3 inch.

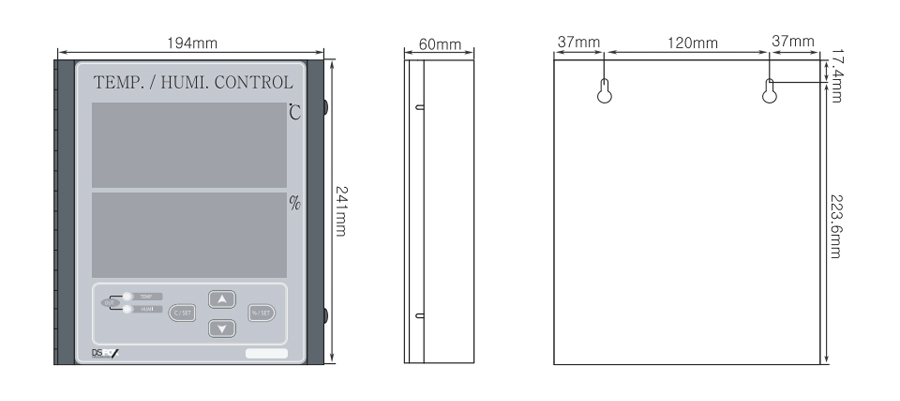

* Kích thước thiết bị: 194 x 241 x 60 mm.

* Trọng lượng: 2,1 kg.



Đặc điểm của bộ điều khiển FOX-301JR1



Kiểm soát hai đại lượng trên một thiết bị

FOX-301JR1 nhận tín hiệu nhiệt độ và độ ẩm thông qua cảm biến HCPV-220NH. Hai giá trị này được đưa về cùng bộ điều khiển để phục vụ quá trình hiển thị và điều khiển.

Đây là đặc điểm đáng chú ý đối với các hệ thống mà nhiệt độ và độ ẩm đều là thông số cần kiểm soát.



Phân chia ngõ ra theo từng chức năng

Bốn relay không sử dụng chung cho một đại lượng. Chúng được chia thành hai relay nhiệt độ và hai relay độ ẩm. Cấu hình này phục vụ hai hướng tác động khác nhau cho mỗi thông số: nóng/lạnh và tạo ẩm/hút ẩm.



Quan sát thông số thuận tiện

FOX-301JR1 sử dụng màn hình FND 2,3 inch. Kích thước hiển thị lớn hỗ trợ người vận hành quan sát giá trị thuận tiện hơn tại vị trí lắp đặt.



Cài đặt trực tiếp

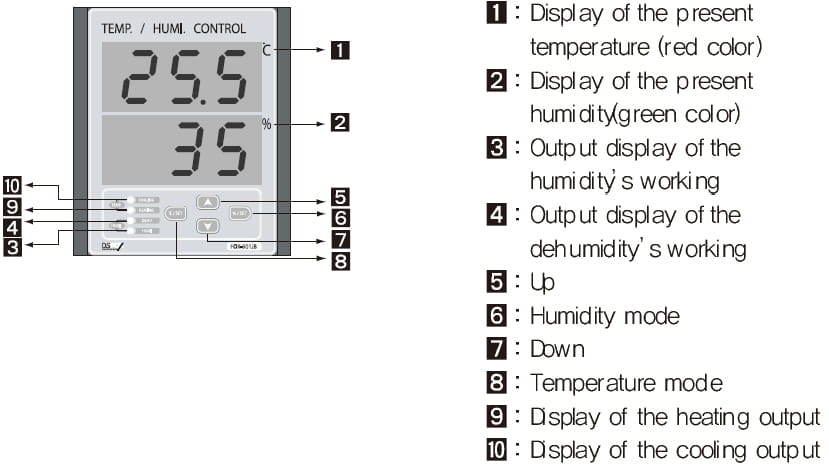

Các phím °C Set, % Set, Up và Down cho phép thực hiện thao tác thiết lập trực tiếp trên bộ điều khiển.



Có giao tiếp RS485

Ngoài các ngõ ra relay, FOX-301JR1 còn hỗ trợ RS485, phù hợp khi hệ thống có nhu cầu sử dụng giao tiếp này để kết nối với thiết bị hoặc giải pháp quản lý tương thích.



Tính năng điều khiển nhiệt độ và độ ẩm

Về nhiệt độ, FOX-301JR1 làm việc trong phạm vi -40,0 đến 65°C theo thông số được tổng hợp. Hai relay nhiệt độ phục vụ chức năng làm nóng và làm lạnh.

Đối với độ ẩm, phạm vi được công bố là 10 đến 95% RH. Hai relay độ ẩm tương ứng phục vụ chức năng tạo ẩm và hút ẩm.

Thiết bị sử dụng cơ chế ON/OFF thay vì phương pháp điều khiển tuyến tính.



FOX-301JR1 được sử dụng ở đâu?

Các hệ thống có đồng thời yêu cầu về nhiệt độ và độ ẩm là nhóm ứng dụng phù hợp để cân nhắc FOX-301JR1, ví dụ:

* Kho lạnh thực phẩm.

* Hệ thống nhiệt và lạnh.

* Trang trại và mô hình sản xuất nông nghiệp.

* Hệ thống ấp trứng.

* Khu vực chăn nuôi.

* Mô hình nuôi yến.

* Một số ứng dụng phòng thí nghiệm.

* Các hệ thống môi trường cần đóng/ngắt thiết bị theo nhiệt độ và độ ẩm.

Khi triển khai thực tế, cần đối chiếu công suất tải, ngõ ra relay và yêu cầu của hệ thống trước khi lựa chọn phương án đấu nối.



Tham khảo TTP-TH-23M khi hệ thống cần phương án khác

Không phải mọi hệ thống nhiệt độ – độ ẩm đều có cùng yêu cầu. FOX-301JR1 là một lựa chọn cho nhu cầu điều khiển bằng relay theo nhiệt độ và độ ẩm; còn với công trình cần thêm phương án thiết bị khác hoặc nhu cầu giám sát mở rộng, khách hàng có thể tham khảo bộ điều khiển nhiệt độ và độ ẩm TTP-TH-23M để lựa chọn cấu hình phù hợp hơn với mục đích sử dụng.

Hai thiết bị nên được cân nhắc dựa trên yêu cầu kỹ thuật cụ thể thay vì chỉ so sánh theo một tiêu chí.



Mở rộng với phần mềm quản lý nhiệt độ độ ẩm

Nếu bài toán không dừng ở việc xem và điều khiển tại thiết bị, có thể tham khảo thêm Phần mềm quản lý nhiệt độ độ ẩm kết nối FOX-301JR1. Phần mềm là hướng mở rộng dành cho các hệ thống cần tập trung việc theo dõi và quản lý dữ liệu nhiệt độ, độ ẩm theo yêu cầu của dự án.
