Chuyên cung cấp các bảng hiển thị tốc độ máy xeo m/min với kích thước Led lớn, chống nhiễu cực tốt, hoạt động ổn định và bền bỉ trong môi trường công nghiệp nhiều máy móc công suất cao.
Ở khu vực vận hành máy xeo, người đứng cách xa tủ điện vẫn cần nhìn được tốc độ chạy của máy. Bảng hiển thị tốc độ máy xeo đưa giá trị mét trên phút lên các chữ số LED lớn, giúp tổ vận hành theo dõi cùng một thông số tại vị trí dễ quan sát. Thịnh Tâm Phát cung cấp cấu hình bảng theo tín hiệu hiện có và điều kiện bố trí của từng dây chuyền.

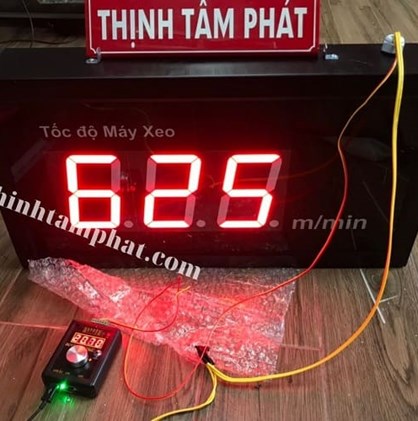

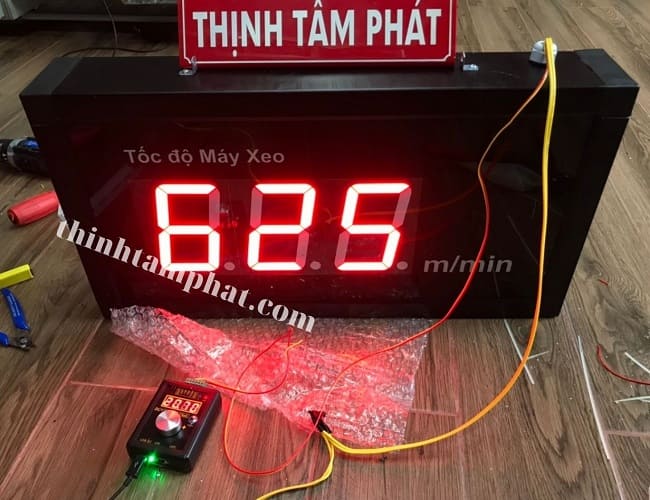

Bảng LED chữ số lớn hiển thị tốc độ máy xeo theo đơn vị m/min
Bố trí thông tin tốc độ tại khu vực sản xuất
Một đồng hồ nhỏ trên tủ điều khiển có thể đủ cho người đứng sát máy nhưng khó quan sát từ lối đi hoặc vị trí cấp liệu. Với bảng một mặt, LED đỏ và nhãn đơn vị ngay trên mặt hiển thị, giá trị tốc độ được đưa ra khu vực làm việc chung. Người vận hành có thể nhận biết máy đang chạy chậm hay nhanh hơn mức dự kiến để kiểm tra và điều chỉnh theo quy trình của nhà máy.
Đơn vị m/min thể hiện chiều dài vật liệu đi qua trong một phút. Trên máy xeo giấy, đây là thông tin phục vụ theo dõi chuyển động của băng giấy tại vị trí đo.
Cấu hình bảng hiển thị tốc độ máy xeo m/min
Cấu hình tham khảo dưới đây phù hợp với nhu cầu hiển thị một mặt. Loại tín hiệu đưa vào bảng cần được lựa chọn và xác nhận trước khi đặt hàng.
• Kiểu hiển thị: LED 7 đoạn, cỡ 5 inch.
• Màu chữ số: đỏ; số mặt hiển thị: 1 mặt.
• Đại lượng hiển thị: tốc độ máy xeo; đơn vị: m/min.
• Tín hiệu cảm biến: NPN/PNP, lựa chọn theo hệ thống.
• Các lựa chọn ngõ vào analog: 4–20 mA hoặc 0–10 V.
• Nguồn cấp: 220 VAC.
• Kích thước phủ bì: rộng 592 × cao 316 × sâu 95 mm.
• Kết cấu: khung nhôm định hình.
• Thao tác điều khiển từ xa: bằng remote, theo chức năng của cấu hình đặt hàng.
• Môi trường lắp đặt: trong nhà; phiên bản ngoài trời cần yêu cầu riêng.
Không mặc định một bảng nhận đồng thời tất cả loại tín hiệu trên. Tín hiệu cảm biến và tín hiệu analog là những phương án cần đối chiếu với thiết bị thực tế. Dải tốc độ, độ phân giải, số chữ số và cách bố trí dấu thập phân cũng cần thống nhất theo yêu cầu vận hành.
Góc nhìn mặt trên của bảng để tham khảo khi bố trí vị trí lắp đặt
Ứng dụng của bảng hiển thị tốc độ máy xeo
Máy xeo giấy dài và máy xeo giấy tròn
Bảng phục vụ quan sát tốc độ tại khu vực vận hành máy xeo. Khi thay đổi chế độ chạy hoặc loại giấy, người vận hành có thể đối chiếu giá trị hiển thị với tốc độ mục tiêu của quy trình. Vị trí lấy tín hiệu phải đại diện đúng cho phần máy cần theo dõi, tránh dùng tốc độ của một trục khác rồi hiểu là tốc độ băng giấy.
Công đoạn cuộn và cắt vật liệu dạng băng
Ngoài máy xeo, nguyên tắc hiển thị mét trên phút có thể áp dụng cho máy cuộn giấy, máy cắt cuộn tôn, dây chuyền vải và màng. Bảng giúp quan sát tốc độ kéo vật liệu tại công đoạn được chọn. Khả năng sử dụng trên từng máy phụ thuộc vào tín hiệu đầu vào và phương pháp quy đổi tốc độ.
Dây chuyền kéo dây và sản xuất màng nhựa
Với dây điện, nilon hoặc màng bọc, thông tin tốc độ giúp tổ sản xuất theo dõi nhịp chạy tại khu vực kéo hay thu cuộn. Cần kiểm tra quan hệ giữa chuyển động của cảm biến, trục đo và vật liệu để giá trị m/min phản ánh đúng tốc độ thực tế, đặc biệt ở vị trí có khả năng trượt.

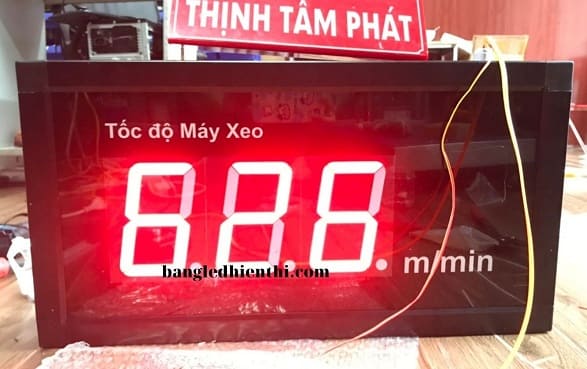

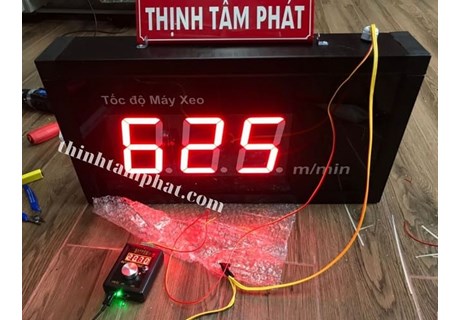

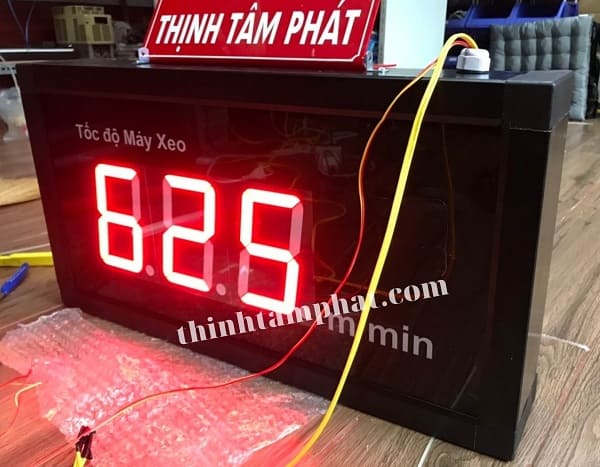

Bảng hiển thị một mặt với nhãn tốc độ máy xeo và đơn vị m/min
Chọn kích thước và vị trí lắp bảng hiển thị tốc độ máy xeo m/min
Nên chọn vị trí nhìn rõ từ điểm thao tác chính, không bị cuộn vật liệu hoặc khung máy che khuất. Bảng một mặt cần hướng về khu vực có nhiều người quan sát; nếu người vận hành đứng ở hai phía, có thể trao đổi yêu cầu số mặt hiển thị khi thiết kế.
Kích thước LED và màu sắc cũng có thể được lựa chọn theo nhu cầu thực tế.
Tại nơi có hơi ẩm, bụi giấy hoặc nguy cơ nước bắn, cần đánh giá điều kiện bảo vệ trước khi lắp. Khung nhôm không đồng nghĩa toàn bộ bảng đã có cấp bảo vệ chống nước.
Nguồn 220 VAC, phương án đi dây và cố định bảng cần được thực hiện bởi nhân sự kỹ thuật phù hợp.
