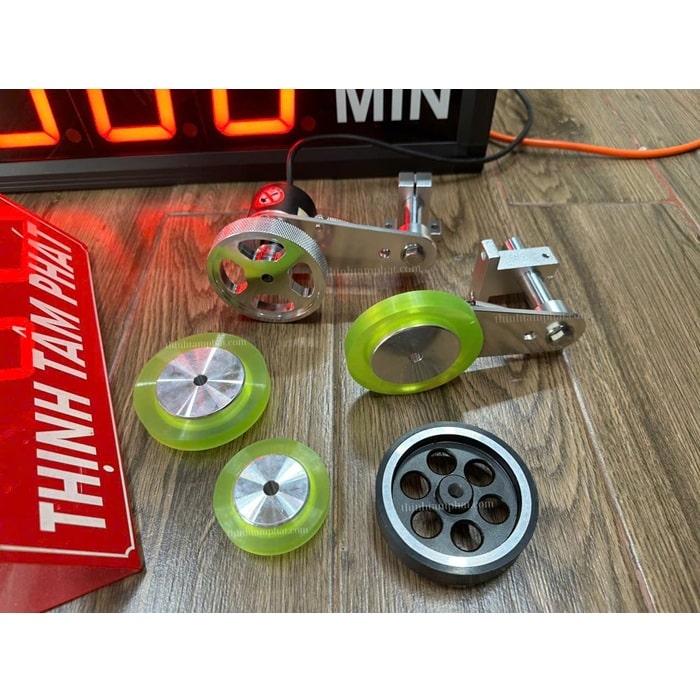

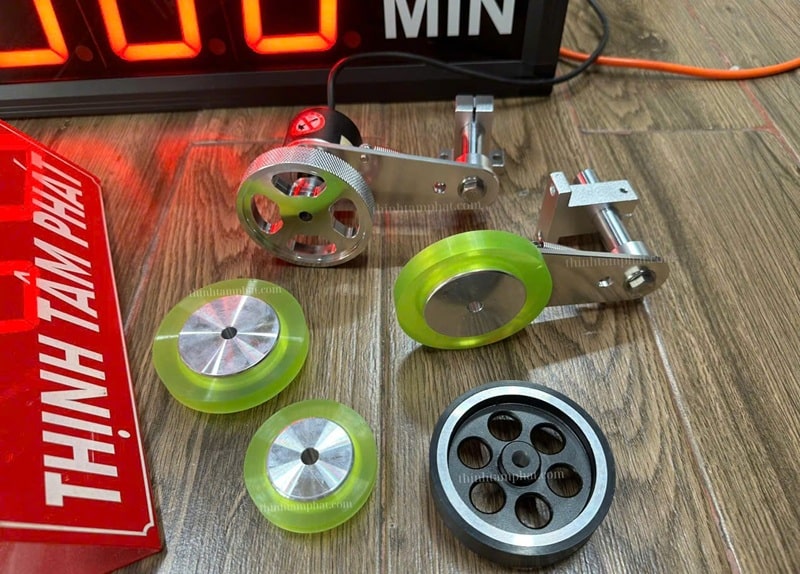

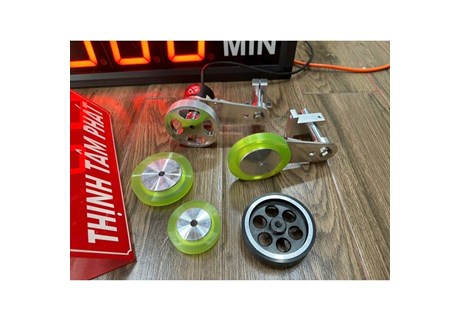

Bánh xe gắn Encoder và bộ gá Encoder

Bánh xe gắn Encoder và bộ gá Encoder là công cụ không thể thiếu trong việc đo tốc độ quay của các động cơ trong nhiều ứng dụng công nghiệp. Được sử dụng rộng rãi trong việc đo lường vị trí và chuyển động của các bộ phận trong các hệ thống tự động, đo tốc độ quay (RPM) của các động cơ và điều khiển hệ thống theo yêu cầu.

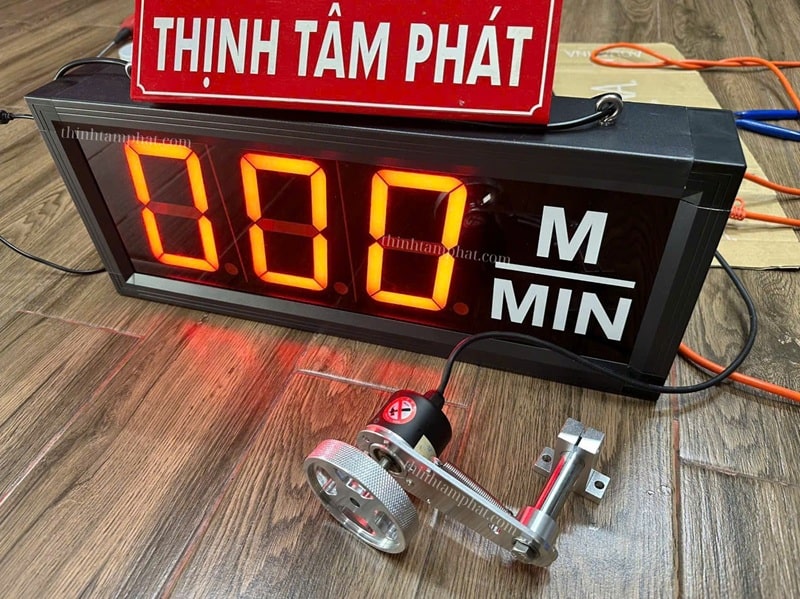

Thịnh Tâm Phát chuyên cung cấp các loại bánh xe gắn encoder và bộ gá encoder với đa dạng kích thước và chủng loại, có thể kết hợp hiển thị số liệu lên bảng led điện tử một cách đẹp mắt, trực quan, sinh động, hỗ trợ việc giám sát sản xuất rất hiệu quả.





Đặc điểm của bánh xe gắn encoder silicon trục kim loại

• Bánh xe gắn Encoder silicon (màu xanh lá) tăng độ ma sát với mặt đất, giúp lăn chính xác và không trượt.
• Trục kim loại ở giữa dùng gắn với động cơ DC hoặc motor encoder, truyền chuyển động quay.
• Lỗ khóa vít (chốt) ở giữa dùng để cố định bánh xe vào trục motor encoder.
• Bánh xe gắn Encoder silicon có nhiều chu vi, đường kính, lỗ trục khác nhau để khách hàng lựa chọn
• Chống trượt, bám tốt, độ mòn thấp.
• Bền với môi trường, chịu được tác động không bị oxi hóa, biến tính chống cháy.
• Dạng viền phẳng, phù hợp tiếp xúc bề mặt phẳng, ít làm trầy bề mặt sản phẩm.
• Có khả năng cách điện, chống nóng.
• Màu sáng giúp dễ quan sát vết bẩn/mòn.
• Siêu nhẹ, chịu lực, khả năng co giãn, chống va đập cao.
• Màu sắc: xanh và bạc
• Dễ lắp đặt, thay thế nhanh chóng.
• Ứng dụng đo tốc độ bằng encoder, đo độ dài bằng encoder, đo khoảng cách bằng encoder...
• Ứng dụng thích hợp: Đo chiều dài, khoảng cách, tốc độ tuyến tính... trên băng tải, màng nhựa, phim nhựa, giấy, vải, tôn lá…



Thành phần và chức năng, đặc điểm của bánh xe gắn Encoder cao su trục nhôm:

• Chất liệu bánh xe viền cao su ma sát tốt
• Trục kim loại ở giữa dùng gắn với động cơ DC hoặc motor encoder, truyền chuyển động quay.
• Lỗ khóa vít (chốt) ở giữa dùng để cố định bánh xe vào trục motor encoder.
• Thường được dùng để đo tốc độ, đo quãng đường, đo chiều dài...
• Khi kết hợp với cảm biến encoder (quang học hoặc từ), bánh xe sẽ cung cấp tín hiệu để đo vận tốc và quãng đường di chuyển.
• Màu sắc: Đen
• Bánh xe gắn Encoder cao su có nhiều chu vi, đường kính, lỗ trục khác nhau để khách hàng lựa chọn
• Hiệu suất bền bỉ và lâu dài.
• Khối lượng tải vào khoảng 100kg.
• Dễ lắp ráp. Tối ưu cho nhiều loại motor.
• Ứng dụng đo tốc độ bằng encoder, đo độ dài bằng encoder, đo khoảng cách bằng encoder...
• Ứng dụng vào băng tải mini hoặc hệ thống cấp liệu, Robot di động, xe tự hành, máy móc tự động hóa nhỏ (băng tải mini, tay máy di động...)



Đặc điểm bánh xe gắn Encoder kim loại và trục kim loại:

• Bánh xe Encoder kim loại có độ chính xác cao với bề mặt nhám có rãnh để tăng độ bền và độ chính xác.
• Chất liệu nhôm nhẹ và chống ăn mòn.
• Trục kim loại ở giữa dùng gắn với động cơ DC hoặc motor encoder, truyền chuyển động quay.
• Lỗ khóa vít (chốt) ở giữa dùng để cố định bánh xe vào trục motor encoder.
• Bánh xe gắn Encoder kim loại có nhiều chu vi, đường kính, lỗ trục và kiểu đường rãnh hoặc mặt nhám khác nhau để khách hàng lựa chọn
• Khả năng thích ứng tốc độ cao: bánh xe encoder được thiết kế để xử lý tốc độ quay cao mà không làm giảm độ chính xác.
• Lý tưởng cho thiết bị tốc độ cao hoặc thủ công. Thích hợp cho máy phay, máy tiện
• Khả năng chịu nhiệt: Hoạt động trong phạm vi từ -40°C đến +80°C.
• Hiệu suất đáng tin cậy và ổn định: Được chế tạo bằng vật liệu bền bỉ và các linh kiện bên trong chắc chắn, bánh xe encoder kim loại mang lại hiệu suất ổn định trong thời gian dài.
• Quán tính thấp và tốc độ cao: (lên đến 3000 vòng/phút) cho phép quay nhanh, nhạy trong các hệ thống tự động hóa.
• Cấu trúc đơn giản, dễ dàng lắp đặt, dễ dàng lắp ráp và tháo rời.
• Ứng dụng đo tốc độ bằng encoder, đo độ dài bằng encoder, đo khoảng cách bằng encoder...
• Ứng dụng cho máy cắt tôn, nhôm, thanh gỗ, ống nhựa cứng, bìa carton.... Đo tốc độ băng tải trong cơ khí, gỗ, cao su, logistics (con lăn thép/cao su).



Bộ gá Encoder

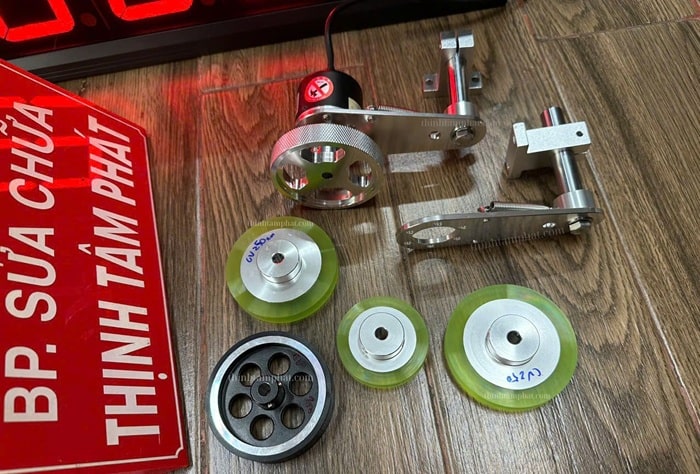

Bộ gá encoder có chức năng cố định encoder và bánh xe lên vị trí cần thiết, đảm bảo độ ép và tiếp xúc ổn định.

Nguyên lý hoạt động:

- Cố định encoder bằng đồ gá. Encoder được gắn vào đồ gá bằng vít hoặc bulông.

- Đồ gá có cơ cấu linh hoạt (có lò xo hoặc bản lề xoay) giúp:

• Giữ bánh xe encoder tiếp xúc đều và ổn định với bề mặt di chuyển.
• Chống rung, chống trượt, duy trì áp lực tiếp xúc phù hợp.

Có nhiều loại nhiều kiểu đồ gá encoder, tùy vào nhu cầu sử dụng và lắp đặt bánh xe encoder mà lựa chọn kiểu đồ gá phù hợp



Cách hoạt động của bánh xe encoder khi kết hợp với encoder:

Khi bánh xe quay, nó làm quay trục encoder. Encoder (quang hoặc từ) phát tín hiệu xung tương ứng với mỗi đoạn di chuyển.

Bộ vi điều khiển (như Arduino, STM32, v.v.) sẽ đếm số xung này để:

Tính quãng đường đã di chuyển

Tính tốc độ quay

Điều khiển chính xác khoảng cách, hướng di chuyển

Hoặc chức năng khác



Một số cách lắp đặt Encoder:
Cách lắp đặt Encoder lên băng chuyền, băng tải...
