Bộ hiển thị tốc độ dây chuyền sản xuất m/min
Bộ hiển thị tốc độ dây chuyền sản xuất m/min
Chuyên sản xuất các bộ hiển thị tốc độ dây chuyền sản xuất m/min hoặc rpm lên Led 7 đoạn, Led ma trận, với đa dạng màu sắc cùng kích thước Led để lựa chọn. Kết hợp phần mềm giám sát tốc độ động cơ để quản lý dễ dàng, linh hoạt hơn.
Bộ hiển thị tốc độ dây chuyền sản xuất m/min giúp người vận hành biết vật liệu hoặc băng tải đang di chuyển bao nhiêu mét trong một phút. Thay vì chỉ nhìn tần số trên biến tần, bộ phận kỹ thuật có thể theo dõi tốc độ chuyển động tại vị trí đo và đối chiếu với yêu cầu của từng công đoạn. Thịnh Tâm Phát cung cấp giải pháp nhận tín hiệu cảm biến, hiển thị bằng số LED lớn và thiết kế theo nhu cầu của dây chuyền.

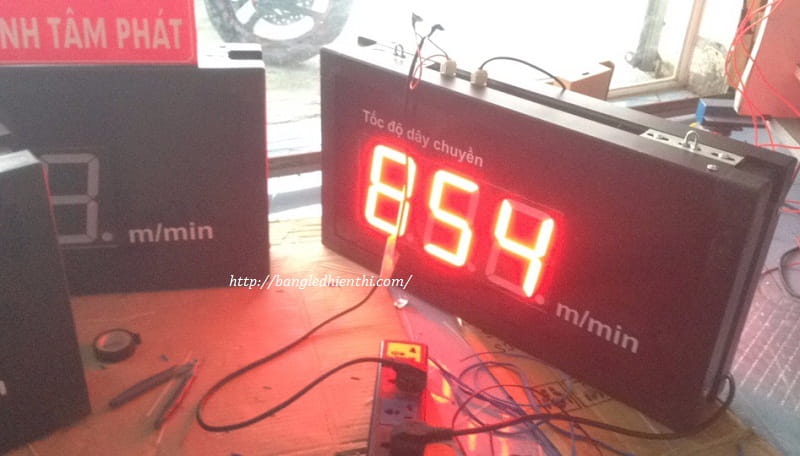

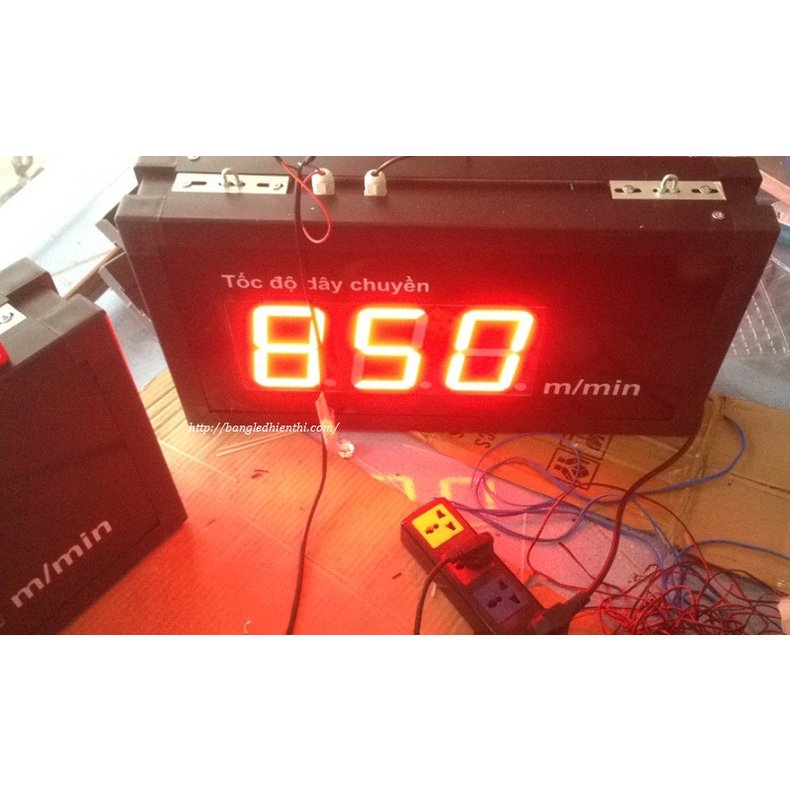

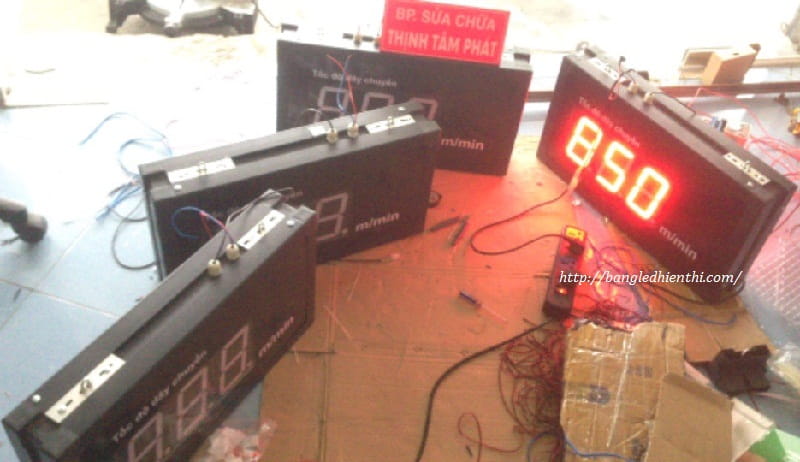

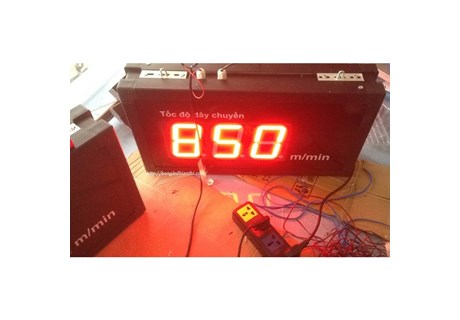

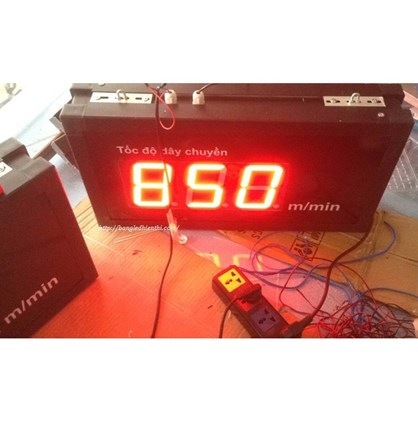

Bộ hiển thị tốc độ m/min với chữ số LED đỏ cỡ lớn trong quá trình thử nghiệm.
Đo tốc độ m/min từ chuyển động của dây chuyền
Đơn vị m/min mô tả chiều dài vật liệu di chuyển trong một phút. Đây là thông số phù hợp với dây chuyền kéo màng, chạy vải, vận chuyển tấm hoặc chuyển tải sản phẩm theo chiều dài. Tốc độ quay của động cơ chỉ phản ánh vòng quay; muốn biết tốc độ tuyến tính còn phải xét đường kính lô, tỷ số truyền và vị trí lấy tín hiệu.

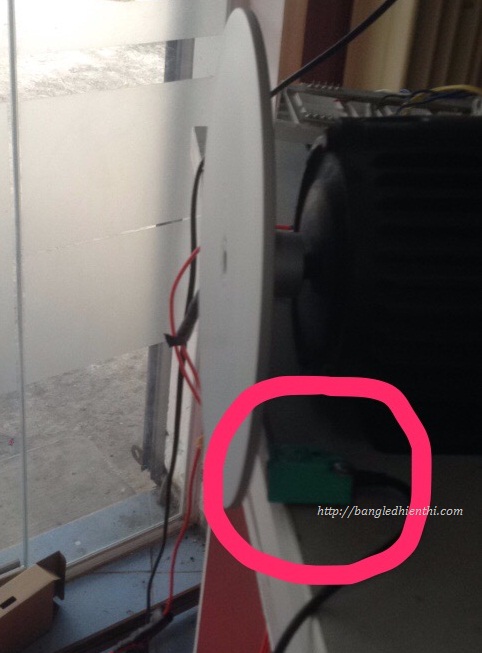

Bộ hiển thị nhận xung từ cảm biến PNP hoặc NPN. Khi cảm biến phát hiện các điểm đánh dấu trên bộ phận quay, hệ thống có thể quy đổi số xung sang tốc độ tuyến tính sau khi thiết lập hệ số phù hợp.
Nếu đo qua lô kéo hoặc bánh đo, cần xác định chu vi làm việc và số xung tương ứng với mỗi vòng. Khả năng sử dụng loại cảm biến cụ thể phải được kiểm tra theo cấu hình đầu vào của bộ nhận tín hiệu.
Điểm lấy tín hiệu cần đại diện cho chuyển động muốn theo dõi. Đo tại trục động cơ và đo tại lô tiếp xúc vật liệu có thể cho kết quả khác nhau khi cơ cấu truyền động hoặc vật liệu bị trượt. Vì vậy, khảo sát vị trí đo là bước quan trọng trước khi chọn thiết bị.
Đặc điểm của bộ hiển thị tốc độ dây chuyền sản xuất do Thịnh Tâm Phát cung cấp
• Hiển thị tốc độ theo đơn vị mét/phút bằng LED 7 đoạn kích thước 5 inch, màu đỏ.
• Độ sáng có thể điều chỉnh; có remote điều khiển từ xa.
• Nhận tín hiệu cảm biến PNP hoặc NPN theo cấu hình phù hợp.
• Mẫu bảng hai mặt có kích thước rộng × cao × sâu là 595 × 316 × 110 mm.
• Tầm nhìn tham khảo đến 50 m; khả năng đọc thực tế phụ thuộc ánh sáng, góc nhìn và vị trí treo.
• Vỏ kim loại chống rỉ sét, chịu lực; mặt mica dày 2 mm, có thể lựa chọn màu.
• Sử dụng trong nhà và có thể vận hành liên tục khi được cấp điện phù hợp.
• Hỗ trợ truyền thông Modbus RTU; phương án kết nối máy tính cần được thống nhất khi đặt hàng.
Kích thước và thông số trên được thiết kế theo yêu cầu cảu khách hàng, không phải quy cách bắt buộc cho mọi đơn hàng. Nguồn cấp, dải đo, số chữ số, vị trí dấu thập phân và thông số truyền thông đều được cấu hình theo yêu cầu riêng của mỗi khách hàng trước khi lắp đặt.

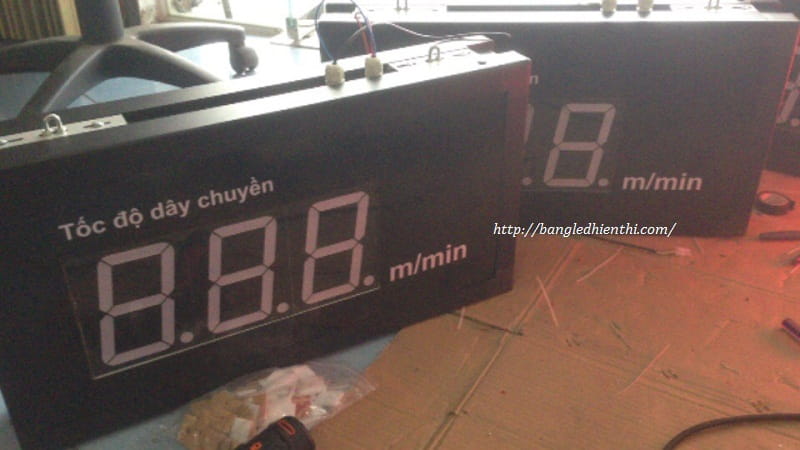

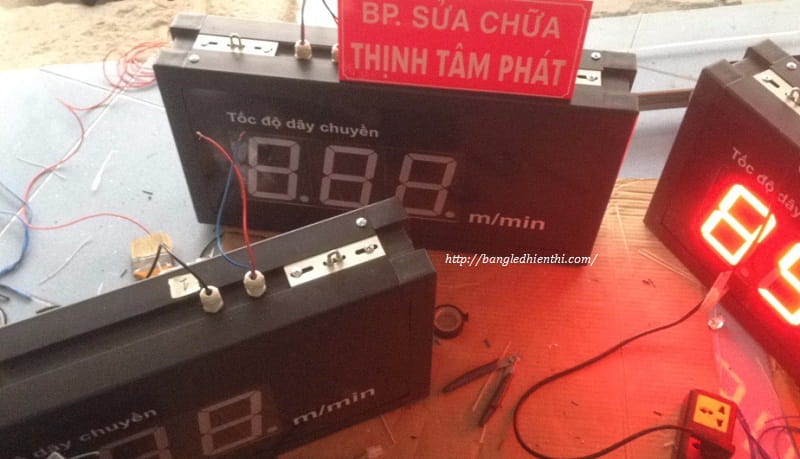

Các bảng hiển thị với vị trí gá lắp trên phần thân phía trên.
Ứng dụng của bộ hiển thị tốc độ dây chuyền sản xuất
Dây chuyền kéo màng và sản xuất bao bì
Theo dõi tốc độ tại lô kéo giúp người vận hành đối chiếu mức chạy với yêu cầu của công đoạn in, ghép hoặc cuộn vật liệu. Khi chuyển sang loại màng khác, số đo m/min là một cơ sở để điều chỉnh chế độ vận hành. Thiết bị hiển thị không tự thay thế chức năng điều khiển lực căng hoặc đồng bộ truyền động.
Máy dệt và công đoạn xử lý vải
Bộ hiển thị có thể dùng tại công đoạn đưa vải, kiểm vải hoặc cuộn vải nếu có vị trí lấy tín hiệu phù hợp. Người đứng máy quan sát tốc độ chạy theo chiều dài, thuận tiện khi kiểm tra thao tác tăng giảm tốc hoặc so sánh với quy trình sản xuất của từng loại vải.
Dây chuyền kéo dây và sản xuất cáp
Tại cơ cấu kéo hoặc thu cuộn, tốc độ mét/phút giúp kỹ thuật viên theo dõi mức di chuyển của dây. Với phương án lấy tín hiệu từ trục thu cuộn, cần xét sự thay đổi đường kính cuộn; không nên dùng một hệ số cố định nếu chu vi làm việc thay đổi trong quá trình sản xuất.
Băng tải và dây chuyền gia công vật liệu dạng tấm
Thiết bị phù hợp để quan sát tốc độ chuyển tải trong các công đoạn đưa phôi, cán, cắt hoặc đóng gói. Vị trí cảm biến và phương pháp quy đổi cần được lựa chọn theo cơ cấu thực tế, nhất là khi yêu cầu đo tốc độ vật liệu khác với tốc độ quay của một trục máy.
Mở rộng từ hiển thị tại máy đến kết nối dữ liệu
Nếu nhà máy cần đọc tốc độ trên máy tính, theo dõi số liệu từ xa, bộ hiển thị có thể được tích hợp với option phần mềm giám sát tốc độ động cơ. Giám sát qua Internet, lưu lịch sử và gửi báo cáo SMS là những hạng mục mở rộng theo yêu cầu, cần thêm cấu hình kết nối hoặc phần mềm phù hợp (không nên mặc định mọi bảng đều có sẵn các chức năng này).
