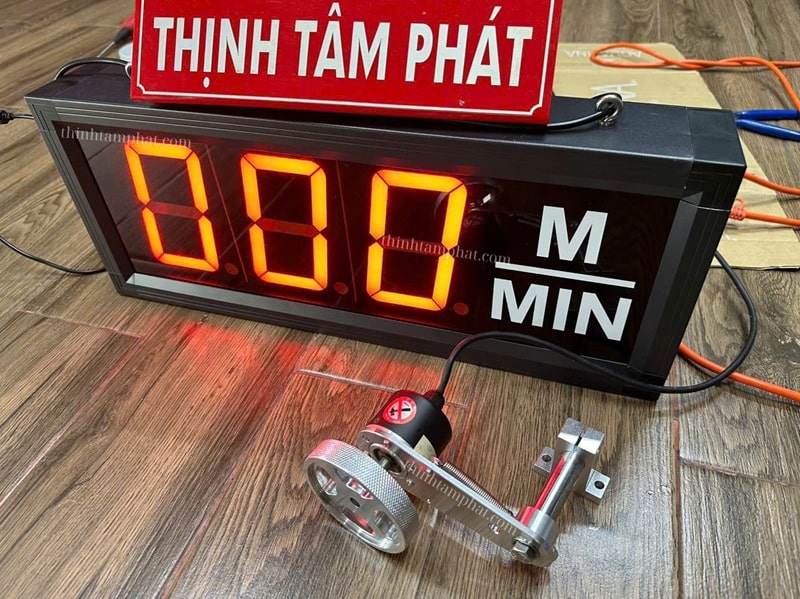

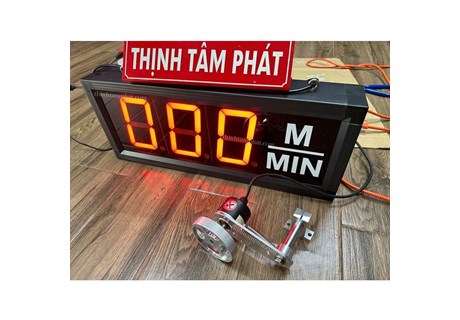

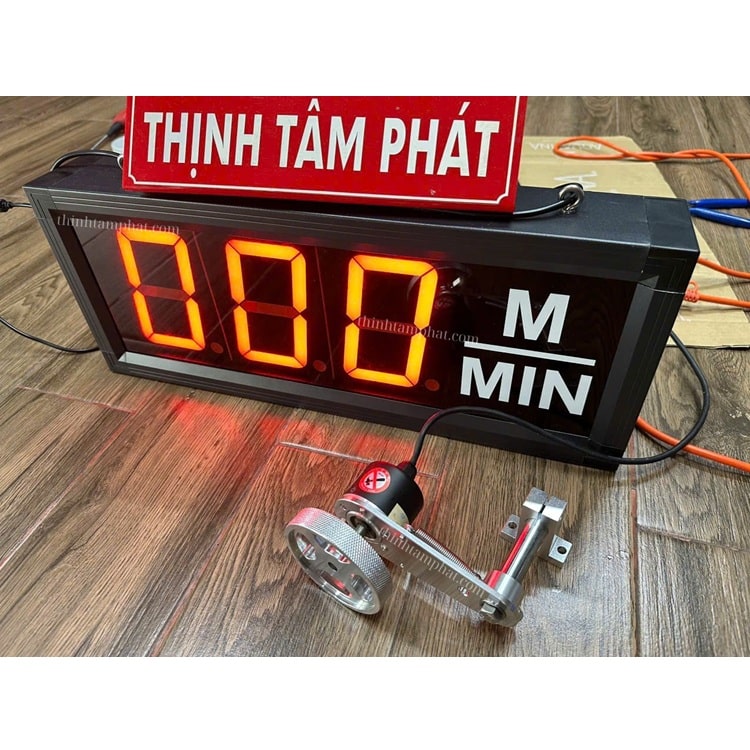

Bảng Led đo chiều dài bằng Encoder bánh xe kim loại

Trong các nhà máy, xí nghiệp, đặc biệt là các ngành liên quan đến nhựa, bao bì, in ấn, dệt may, giấy, sắt thép... việc giám sát tốc độ dây chuyền hoặc đo đạc chiều dài sản phẩm đều là yêu cầu bắt buộc để đảm bảo hiệu quả sản xuất và chất lượng sản phẩm, phòng tránh sai sót, thừa thiếu, lỗi thành phẩm...

Thay vì kiểm soát thủ công, các doanh nghiệp có thể cân nhắc và thay đổi sang phương pháp tự động hóa để việc đo đạc, kiểm đếm trở nên thuận lợi hơn. Một giải pháp hiệu quả để khách hàng lựa chọn đó là sử dụng bảng led đo chiều dài bằng Encoder bánh xe kim loại, đây là thiết bị chuyên dụng giúp các công nhân và các nhà quản lý theo dõi dữ liệu nhanh chóng, trực quan và chính xác.





Bảng led đo chiều dài bằng Encoder bánh xe kim loại có ưu điểm là độ chính xác cao, độ bền và độ tin cậy cao. Nó được sử dụng trong nhiều lĩnh vực như sản xuất, xây dựng, cơ khí, điện tử, v.v. để đo đạc chiều dài của các vật thể.



Một số tính năng, đặc điểm của bảng led đo chiều dài bằng Encoder bánh xe kim loại:

- Chức năng: đo chiều dài

- Thông số hiển thị lên bảng Led:

• Kích thước 5 inch
• Màu đỏ (Có thể chọn màu sắc led khác)
• Bộ đếm số mét bằng Encoder hiển thị 3 số, đo từ 0 đến 999
• Hiển thị tốt trong nhiều môi trường ánh sáng khác nhau nhờ cường độ sáng led cao.
• Hiển thị đường nét rõ ràng, kích thước lớn, ánh sáng cao, vì vậy dễ dàng quan sát từ xa.
• Thiết bị hiển thị nhanh nhạy và sắc nét, đo chính xác, sai số thấp.
• Nguồn cấp: 12VDC Adapter
• Khung nhôm định hình chống rỉ sét.
• Kích thước phủ bì: W505 x H200 x D75 mm
• Bề mặt bảo vệ bằng mica và alu.
• Được lắp sẵn móc treo. Tuy nhiên nếu cần ốp tường hoặc lắp vào các khung, tủ có sẵn, quý khách có thể yêu cầu chúng tôi lắp loại móc treo phù hợp.

- Tín hiệu ngõ vào: bộ mã hóa vòng quay - encoder, cảm biến từ - sensor proximity

- Nguồn cấp cho encoder: 12V

- Cách lắp đặt encoder được hướng dẫn theo tài liệu Cách lắp đặt Encoder lên băng chuyền

- Có thể tùy chọn option ngõ ra:

• Ngõ ra relay cảnh báo tốc độ cao, tốc độ thấp
• Ngõ ra RS485 kết nối máy tính

- Chức năng chống nhiễu cực tốt, thích hợp với môi trường nhiều thiết bị điện gây nhiễu từ.

- Cài đặt các thông số từ xa qua Wifi, không cần cài đặt trực tiếp trên thiết bị.

- Độ chính xác 0.5% FS

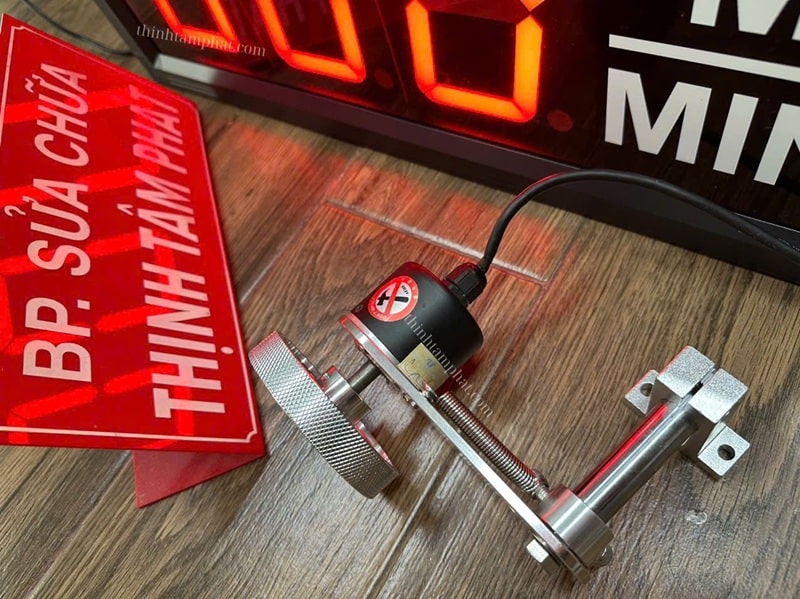

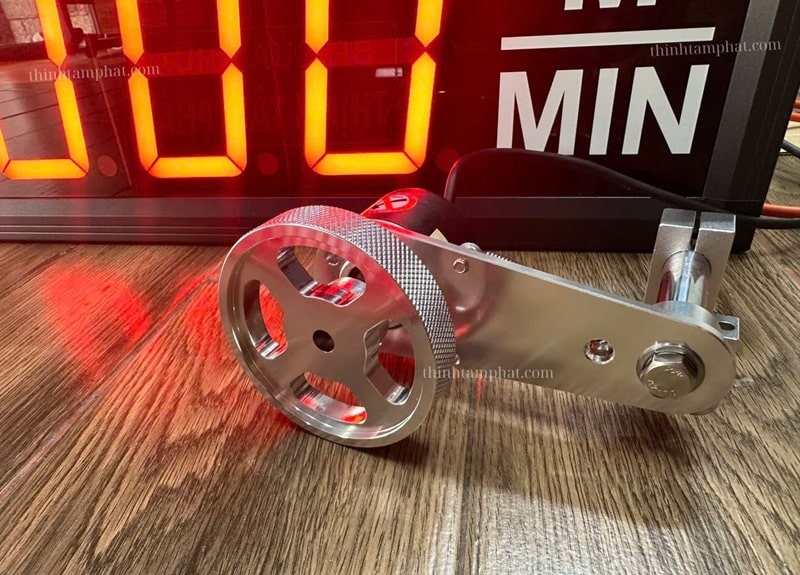

Đặc điểm bánh xe gắn Encoder kim loại và trục kim loại:

• Bánh xe Encoder kim loại có độ chính xác cao với bề mặt nhám có rãnh để tăng độ bền và độ chính xác.
• Chất liệu nhôm nhẹ và chống ăn mòn.
• Trục kim loại ở giữa dùng gắn với động cơ DC hoặc motor encoder, truyền chuyển động quay.
• Lỗ khóa vít (chốt) ở giữa dùng để cố định bánh xe vào trục motor encoder.
• Bánh xe gắn Encoder kim loại có nhiều chu vi, đường kính, lỗ trục và kiểu đường rãnh hoặc mặt nhám khác nhau để khách hàng lựa chọn
• Khả năng thích ứng tốc độ cao: bánh xe encoder được thiết kế để xử lý tốc độ quay cao mà không làm giảm độ chính xác.
• Lý tưởng cho thiết bị tốc độ cao hoặc thủ công. Thích hợp cho máy phay, máy tiện
• Khả năng chịu nhiệt: Hoạt động trong phạm vi từ -40°C đến +80°C.
• Hiệu suất đáng tin cậy và ổn định: Được chế tạo bằng vật liệu bền bỉ và các linh kiện bên trong chắc chắn, bánh xe encoder kim loại mang lại hiệu suất ổn định trong thời gian dài.
• Quán tính thấp và tốc độ cao: (lên đến 3000 vòng/phút) cho phép quay nhanh, nhạy trong các hệ thống tự động hóa.
• Cấu trúc đơn giản, dễ dàng lắp đặt, dễ dàng lắp ráp và tháo rời.
• Ứng dụng đo tốc độ bằng encoder, đo độ dài bằng encoder, đo khoảng cách bằng encoder...
• Ứng dụng cho máy cắt tôn, nhôm, thanh gỗ, ống nhựa cứng, bìa carton.... Đo tốc độ băng tải trong cơ khí, gỗ, cao su, logistics (con lăn thép/cao su).

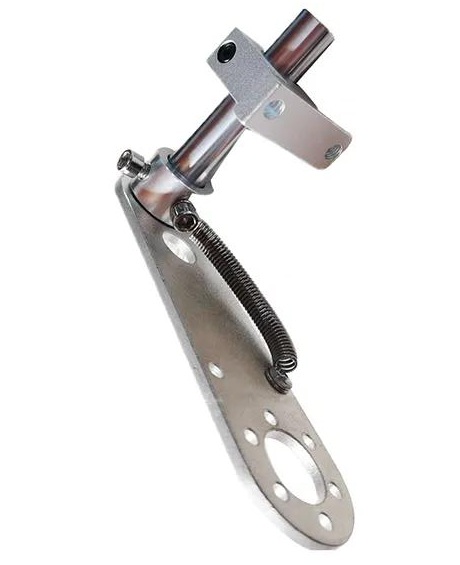

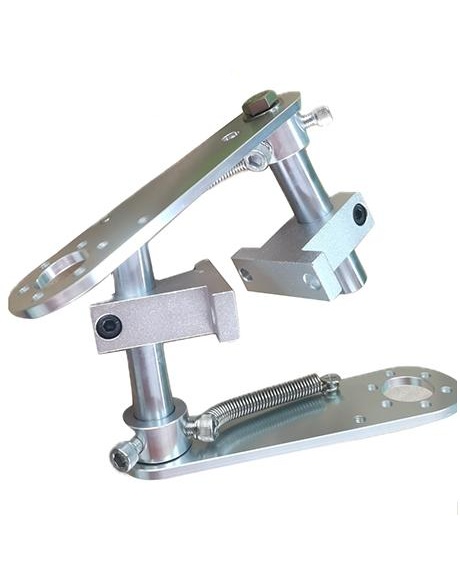

Giá đỡ Encoder:

Giá đỡ encoder có chức năng cố định encoder và bánh xe lên vị trí cần thiết, đảm bảo độ ép và tiếp xúc ổn định.

Nguyên lý hoạt động:

- Cố định encoder bằng giá đỡ. Encoder được gắn vào giá đỡ bằng vít hoặc bulông.

- Đồ gá có cơ cấu linh hoạt (có lò xo hoặc bản lề xoay) giúp:

• Giữ bánh xe encoder tiếp xúc đều và ổn định với bề mặt di chuyển.
• Chống rung, chống trượt, duy trì áp lực tiếp xúc phù hợp.

Có nhiều loại nhiều kiểu giá đỡ encoder, tùy vào nhu cầu sử dụng và lắp đặt bánh xe encoder mà lựa chọn kiểu giá đỡ phù hợp.





Ứng dụng của bảng led đo chiều dài bằng Encoder bánh xe kim loại

Bộ đếm đo chiều dài bằng bảng LED là một thiết bị dùng để đo và hiển thị kết quả đo chiều dài của các sản phẩm, là thiết bị hiện được ứng dụng rất rộng rãi và phổ biến, có thể được sử dụng trong rất nhiều ngành sản xuất như:

- Ngành sản xuất dệt may: Bộ đếm mét điện tử được sử dụng để đo chiều dài của sợi và vải trong quá trình sản xuất dệt may.

- Ngành sản xuất dây cáp điện: Bộ đếm mét điện tử đếm đo chiều dài được sử dụng để đo chiều dài của dây cáp trong quá trình sản xuất dây cáp điện.

- Ngành sản xuất dây chuyền sản xuất: Bộ đếm đo chiều dài được sử dụng để đo chiều dài của các bộ phận trong quá trình sản xuất dây chuyền sản xuất.

- Ngành sản xuất cao su: Bộ đếm đo chiều dài được sử dụng để đo chiều dài của các sản phẩm cao su như ống cao su, dây cao su, v.v.

- Ngành sản xuất kim loại: Bộ đếm mét điện tử đo chiều dài được sử dụng để đo chiều dài của các sản phẩm kim loại như dây, ống, tấm, v.v.

- Ngành sản xuất giấy: Bộ đếm đo chiều dài được sử dụng để đo chiều dài của giấy trong quá trình sản xuất giấy.

Cùng nhiều ngành sản xuất khác nữa.
