Hệ thống theo dõi nhiệt độ kho lạnh – Cảnh báo SMS và gọi điện thoại

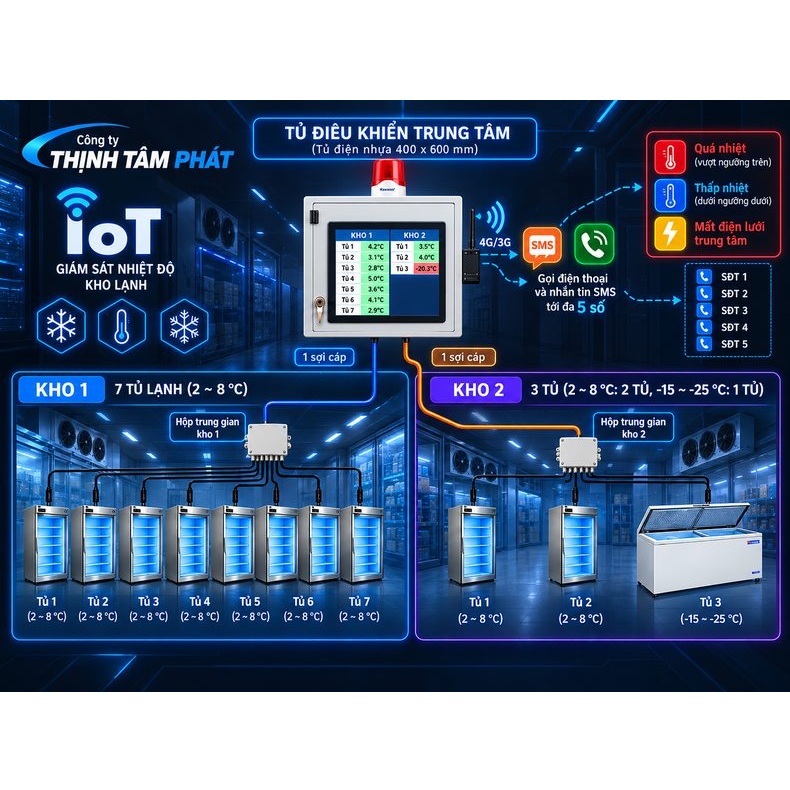

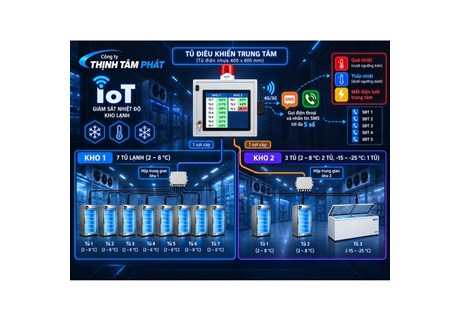

Hệ thống theo dõi nhiệt độ kho lạnh của Thịnh Tâm Phát đưa dữ liệu từ nhiều tủ bảo quản về một màn hình HMI tại tủ điều khiển trung tâm. Người vận hành có thể xem nhiệt độ theo từng tủ, đồng thời nhận cảnh báo bằng SMS và cuộc gọi khi xuất hiện quá nhiệt, thấp nhiệt hoặc mất điện lưới tại tủ trung tâm. Phương án minh họa quản lý 10 tủ ở hai kho, gồm cả tủ mát và tủ cấp đông.



Phân chia điểm đo theo hai khu vực bảo quản

Phương án được bố trí theo số lượng tủ và yêu cầu nhiệt độ ở mỗi kho. Mỗi tủ có một đầu dò riêng, nên giá trị hiển thị đại diện cho vị trí đo trong tủ đó, không phải một nhiệt độ chung của toàn bộ kho.

- Kho 1: 7 tủ bảo quản, mỗi tủ yêu cầu nhiệt độ trong khoảng 2–8°C.

- Kho 2: 2 tủ bảo quản ở 2–8°C và 1 tủ cấp đông trong khoảng -25°C đến -15°C.

- Tổng cấu hình: 10 tủ, sử dụng 10 đầu dò nhiệt độ DS18B20.

Cách phân chia này giúp người vận hành đối chiếu nhiệt độ với đúng nhóm tủ. Tủ cấp đông cần được theo dõi bằng giới hạn riêng, trong khi các tủ 2–8°C được kiểm tra theo khoảng bảo quản tương ứng.

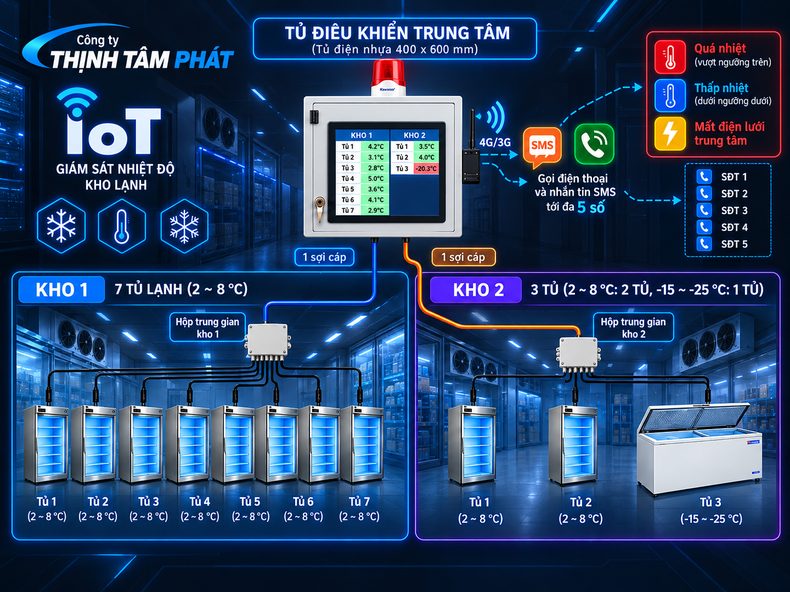

Hệ thống theo dõi nhiệt độ kho lạnh – Cảnh báo SMS và gọi điện thoại



Bố trí đầu dò, hộp trung gian và tủ HMI

Đầu dò DS18B20 tại từng tủ

Đầu dò được lắp ở vị trí cần theo dõi để ghi nhận nhiệt độ. Khi khảo sát, cần xác định vị trí đo phù hợp với cách sắp xếp hàng hóa và yêu cầu bảo quản, đồng thời kiểm tra việc lựa chọn và hiệu chuẩn cảm biến theo quy trình của cơ sở.

Một hộp trung gian cho mỗi kho

Dây tín hiệu của các đầu dò trong một kho được tập trung vào hộp nhựa trung gian. Từ hộp này, một tuyến cáp kéo về tủ trung tâm. Việc tập trung dây theo khu vực giúp bố trí đường dây gọn hơn và thuận tiện cho kiểm tra các kết nối trong quá trình bảo trì.

Tủ điều khiển nhựa 400 × 600 mm

Tủ trung tâm sử dụng tủ điện nhựa kích thước 400 × 600 mm. Màn hình HMI được bố trí ở mặt ngoài để xem nhiệt độ theo từng tủ. Trên nóc tủ có còi/đèn cảnh báo, hoạt động theo logic được cấu hình cho hệ thống.



Quan sát nhiệt độ và kiểm tra đúng vị trí

Trong quá trình vận hành, dữ liệu từ từng đầu dò được chuyển qua hộp trung gian về tủ trung tâm. Người vận hành xem các giá trị trên HMI để theo dõi từng tủ của kho 1 và kho 2. Khi cần kiểm tra một giá trị bất thường, cách hiển thị theo từng tủ giúp khoanh vùng vị trí cần đến.

Đây là điểm hữu ích khi cơ sở quản lý đồng thời nhiều tủ: thông tin được đưa về cùng một màn hình, nhưng các điểm đo vẫn được phân biệt riêng. Việc theo dõi tập trung hỗ trợ giảm công việc đi đọc từng tủ và giúp nhân viên đối chiếu các nhóm nhiệt độ trong cùng phương án bảo quản.



Bổ sung cảnh báo ngoài giới hạn và mất điện trung tâm

Bên cạnh hiển thị nhiệt độ, hệ thống có chức năng cảnh báo quá nhiệt, thấp nhiệt và mất điện lưới tại tủ trung tâm. Thông báo được gửi bằng SMS và cuộc gọi tới tối đa 5 số điện thoại đã cấu hình; còi/đèn trên tủ hỗ trợ cảnh báo tại chỗ.

- Tủ 2–8°C: giới hạn minh họa là trên 8°C hoặc dưới 2°C.

- Tủ cấp đông -25°C đến -15°C: giới hạn minh họa là trên -15°C hoặc dưới -25°C.

- Nguồn điện: theo dõi sự kiện mất điện lưới tại tủ trung tâm.

Ngưỡng thực tế phải phù hợp với yêu cầu bảo quản. Thời gian trễ, độ lệch cho phép và quy tắc nhắc lại cảnh báo cần được thống nhất khi cấu hình. Để gửi thông báo sau khi mất điện lưới, cũng cần xác nhận phương án duy trì nguồn cho hệ thống cảnh báo và điều kiện kết nối di động.



Thông tin cấu hình tham khảo

- Số khu vực giám sát: 2 kho.

- Số tủ và điểm đo: 10 tủ, mỗi tủ 1 đầu dò DS18B20.

- Nhóm nhiệt độ: 9 tủ 2–8°C và 1 tủ -25°C đến -15°C.

- Hộp trung gian: mỗi kho 1 hộp, mỗi hộp có 1 tuyến cáp về tủ trung tâm.

- Hiển thị: màn hình HMI tại mặt ngoài tủ điều khiển.

- Tủ trung tâm: tủ điện nhựa 400 × 600 mm, có còi/đèn trên nóc.

- Thông báo: SMS và cuộc gọi tới tối đa 5 số điện thoại.

Cấu hình này là một phương án tham khảo cho 10 tủ. Số điểm đo, khoảng cách kéo dây và cách bố trí thiết bị cho công trình khác cần được khảo sát trước khi xác định phương án triển khai.



Khảo sát lắp đặt hệ thống theo dõi nhiệt độ kho lạnh theo nhu cầu bảo quản thực tế

Giải pháp theo dõi nhiệt độ kho lạnh và nhận cảnh báo qua SMS và gọi điện thoại có thể được xem xét cho cơ sở lưu trữ thực phẩm, nguyên liệu, dược phẩm, sinh phẩm hoặc mẫu xét nghiệm, thuốc, vắc xin... Việc áp dụng cần phù hợp với yêu cầu riêng của hàng hóa, vị trí đo và quy trình kiểm soát chất lượng tại cơ sở.

Để phù hợp với loại sản phẩm, số lượng tủ lạnh hoặc kho hàng, quy mô và cách bố trí của mỗi doanh nghiệp, quý khách hãy gửi các yêu cầu, thông tin về danh sách tủ, dải nhiệt độ từng tủ, mặt bằng khu vực và khoảng cách từ các kho đến vị trí dự kiến đặt tủ trung tâm.

Kèm theo các yêu cầu cảnh báo, số lượng số điện thoại nhận thông báo và nhu cầu duy trì hoạt động khi mất điện, đây là cơ sở để thống nhất một phương án dễ quan sát, thuận tiện kiểm tra và phù hợp với cách vận hành tại kho. Thịnh Tâm Phát luôn sẵn sàng tư vấn và thiết kế các hệ thống theo dõi và cảnh báo nhiệt độ kho lạnh phù hợp
